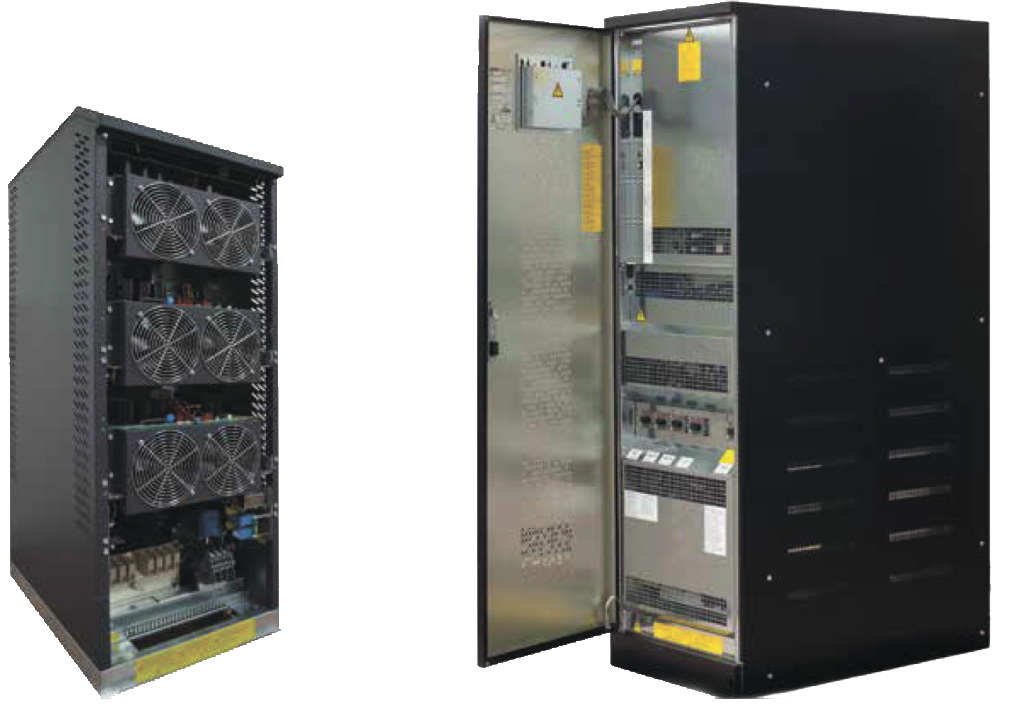

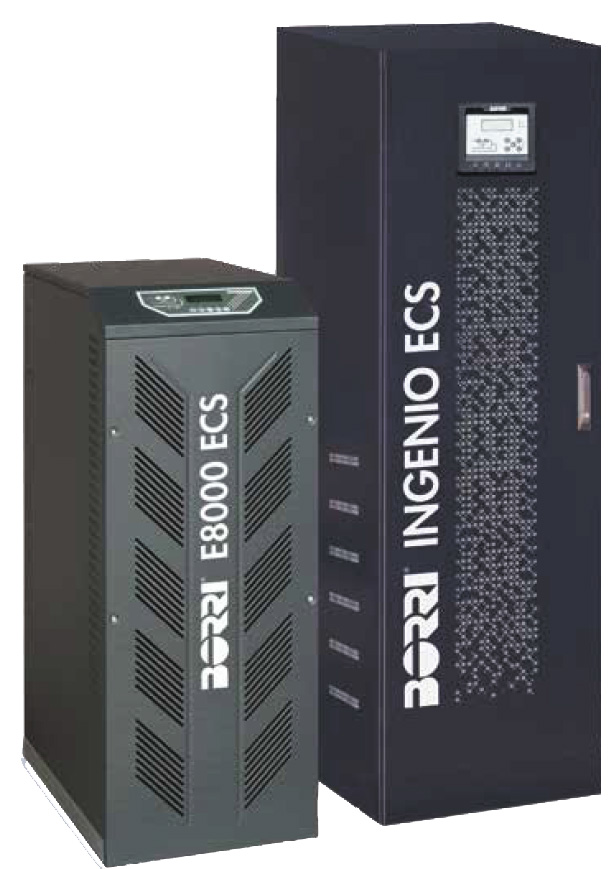

ECS Системи централізованого аварійного живлення 1 фаза – 3 фази,
від 10 до 160 кВА
Відповідність стандарту EN 50171
- Постійна перевантажувальна здатність 120%.
- Акумуляторні батареї з 10-річним розрахунковим терміном служби.
- Кислотостійкі батарейні шафи і стійки.
- Захист від зміни полярності акумуляторної батареї.
- Захист від глибокого розряду.
- Захист від короткого замикання.
- Зарядний пристрій батареї забезпечує автономність 80% протягом 12 годин.
- Температурна компенсація зарядного пристрою акумуляторної батареї.
- Металевий корпус із захистом IP20 відповідно до стандарту EN 60598-1.
Особливості та переваги
- Природоощадна технологія перетворення Green Conversion забезпечує високий ККД і збільшення терміну служби компонентів ДБЖ.
- Компактна безтрансформаторна конструкція вимагає мінімального простору.
- Зручний доступ для швидкого технічного обслуговування і забезпечення низького показника середнього часу ремонту.
Основні опції
- Комплект для режиму AO + EO.
- Ізолювальний трансформатор.
- Окремий вхід для випрямляча і байпаса для моделей E800 ECS з трифазним виходом.
- Комплект паралельного підключення.
- Захист від зворотного струму (стандарт для 10, 15 і 20 кВА потужності).
Режими роботи
Режим перемикання – Завжди ВКЛ (AO)
У нормальному режимі навантаження живиться через байпас, під час збою в роботі мережі електроживлення інвертор бере на себе навантаження без переривання живлення.
Режим без переривання – Завжди ВКЛ (AO)
У нормальному режимі навантаження подається з інверторного виходу.
Режим перемикання з додатковим пристроєм управління перемиканням для часткового перемикання – Завжди ВКЛ + Тільки аварійний (AO + EO)
Деяка частина навантаження живиться інвертором або байпасом, в той час як інша частина навантаження перемикається тільки при збої в роботі мережі електроживлення.
Технічні характеристики E8031 ECS – E8033 ECS
| Номінальна потужність кВт по стандарту EN 50171 | 7,5 | 11,3 | 15 | 22,5 | 30 | 37,5 |
| Габаритні розміри ДБЖ ШхГхВ, мм | 450х670х1200 | |||||
| Маса ДБЖ, кг | 100 | 110 | 110 | 140 | 140 | 170 |
| Конфігурація акумуляторних батарей | Зовнішня, від 360 до 372 елементів, свинцево-кислотні елементи з клапанним регулюванням (VRLA) (інші опції) | |||||
| Вхід | ||||||
| Тип з’єднання | Блоки 3/1-фази: фіксоване підключення чотирьох провідне (випрямляч), двох провідне (байпас) Блоки 3/3-фази: фіксоване підключення чотирьох провідне (окремий вхід байпаса доступний по запиту) | Блоки 3/3-фази: фіксоване підключення чотирьох провідне (окремий вхід байпаса доступний по запиту) | ||||
| Номінальна напруга | 400 В перем. струму, 3 фази (випрямляч) 220/230/240 В перем. струму, 3/1 фаза (байпас) | 400В перем. струму з нейтралем (випрямляч) | ||||
| Допустимі відхилення напруги | -20%, +15% (випрямляч); ±10% (байпас) | |||||
| Частота і діапазон | 50/60 Гц. 45-65 Гц | |||||
| Коефіцієнт потужності | 0,99 | |||||
| Спотворення струму (КНИв) | < 4% | |||||
| Вихід | ||||||
| Тип з’єднання | Блоки 3/1-фази: фіксоване підключення двох провідне Блоки 3/3-фази: фіксоване підключення чотирьох провідне | Блоки 3/3-фази: фіксоване підключення чотирьох провідне | ||||
| Номінальна напруга | Блок3/1-фаза: 220/230/240 В перем. струму, 1 фаза Блок 3/3-фази: 380/400/415 В перем. струму 3 фази з нейтралем | 380/400/415 В перем. струму, 3 фази з нейтралем | ||||
| Частота | 50/60 Гц | |||||
| Регулювання напруги | Статистичне: ±1%; динамічне: ІЕС/ЕN 62040-3 Клас 1 | |||||
| Коефіцієнт потужності | До 0,9 при запізненому або упереджувальному струмі без зниження номінальної потужності | |||||
| Перевантажувальна здатність | 120% постійна; 150% на протязі 10 хвилин; 180% на протязі 60 секунд | |||||
| ККД (перем. струм/перем. струм) | До 98% | |||||
| Класифікація по стандарту ІЕС/ЕН 62040-3 | VFI-SS-111 | |||||
| Інтерфейс та додаткові функції | ||||||
| Передня панель | Графічний дисплей, мнемо панель зі світлодіодами та клавіатурою, локальне АОП | |||||
| Віддалені комунікаційні порти | В комплекті: послідовний порт RS232 i USB, клемний блок допоміжного контакту автоматичного вимикання акумуляторної батареї. Опції: вхідний клемний блок (дистанційне аварійне відключення живлення, додатковий контакт автоматичного вимикання акумуляторної батареї, додатковий контакт вимикача зовнішнього сервісного байпаса, додатковий контакт режиму ДГУ), адаптер SNMP (Ethernet), веб-інтерфейс (Ethernet), ModBUS-TCP/IP (Ethernet), ModBUS-RTU (RS485), адаптер ModBUS-RTU-PROFIBUS DP; релейна плата контактів SPDT; панель віддаленого моніторингу системи; програмне забезпечення для управління ДБЖ і відключення сервера | |||||
| Додаткові функціональні розширення | Ізолюючий трансформатор; трансформатори/автотрансформатори для регулювання напруги; зовнішній сервісний байпас, спеціальні батарейні шафи, настінний блок запобіжників акумуляторної батареї, температурний датчик акумуляторної батареї, синхронізація навантаження для окремого ДБЖ, комплект для роботи в режимі АО+ЕО, окремий вхід для випрямляча і байпаса (для моделей з трифазним виходом), комплект паралельного підключення, захист від зворотного струму (стандарт для значення потужності 10, 15 і 20 кВА), інші опції надаються за запитом | |||||
| Система | ||||||
| Ступінь захисту | ІР 20 | |||||
| Колір | RAL 7016 | |||||
| Установка | Відстань від стін до ДБЖ – 10 см, дозволяється установка впритул до бокових стінок | |||||
| Доступ | Передній і верхній доступ, нижній ввід кабелю | |||||
Технічні характеристики INGENIO ECS
| Потужність, кВА | 60 | 80 | 100 | 125 | 160 |
| Номінальна потужність, кВт | 60 | 80 | 100 | 125 | 160 |
| Номінальна потужність кВт по стандарту EN 50171 | 50 | 67 | 83 | 104 | 133 |
| Габаритні розміри ДБЖ ШхГхВ, мм | 560х940х1800 | ||||
| Маса ДБЖ, кг | 250 | 300 | 320 | 360 | 380 |
| Конфігурація акумуляторних батарей | Зовнішня, від 360 до 372 елементів, свинцево-кислотні елементи з клапанним регулюванням (VRLA) (інші опції) | ||||
| Вхід | |||||
| Тип з’єднання | Фіксоване підключення чотирьох провідне (випрямляч), чотирьох провідне (байпас) | ||||
| Номінальна напруга | 400 В перем. струму, 3 фази (випрямляч) 380/400/415 В перем. струму, 3 фази нейтраля (байпас) | ||||
| Допустимі відхилення напруги | -20%, +15% (випрямляч); ±10% (байпас) | ||||
| Частота і діапазон | 50/60 Гц. 45-65 Гц | ||||
| Коефіцієнт потужності | 0,99 | ||||
| Спотворення струму (КНІв) | < 3% | ||||
| Вихід | |||||
| Тип з’єднання | Фіксоване підключення чотирьох провідне | ||||
| Номінальна напруга | 380/400/415 В перем. струму 3 фази з нейтралем | ||||
| Частота | 50/60 Гц | ||||
| Регулювання напруги | Статистичне: ±1%; динамічне: ІЕС/ЕN 62040-3 Клас 1 | ||||
| Коефіцієнт потужності | До 1, без зниження номінальної потужності | ||||
| Перевантажувальна здатність | 120% постійна; 150% упродовж 10 хвилин; 180% упродовж 60 секунд | ||||
| ККД (перем. струм/перем. струм) | До 99% | ||||
| Класифікація по стандарту ІЕС/ЕН 62040-3 | VFI-SS-111 | ||||
| Інтерфейс та додаткові функції | |||||
| Передня панель | Графічний дисплей, мнемо панель зі світлодіодами та клавіатурою, локальне АОП | ||||
| Віддалені комунікаційні порти | В комплекті: послідовний порт RS232 i USB; вхідний клемний блок: дистанційне аварійне відключення живлення, додатковий контакт автоматичного вимикання акумуляторної батареї, додатковий контакт вимикача зовнішнього сервісного байпаса, додатковий контакт режиму ДГУ. Опції: адаптер SNMP (Ethernet), вебінтерфейс (Ethernet), ModBUS-TCP/IP (Ethernet), ModBUS-RTU (RS485), ModBUS-RTUPROFIBUS DP адаптер; релейна плата контактів SPDT; панель віддаленого моніторингу системи; програмне забезпечення для управління ДБЖ і відключення сервера | ||||
| Додаткові функціональні розширення | Ізолюючий трансформатор; трансформатори/автотрансформатори для регулювання напруги; зовнішній сервісний байпас, спеціальні батарейні шафи, настінний блок запобіжників акумуляторної батареї, температурний датчик акумуляторної батареї, комплект паралельного підключення, синхронізація навантажень одиночних блоків ДБЖ і модуль синхронізації навантаження (система з 2 ДБЖ), комплект для режиму АО+ЕО, захист від зворотного струму, інші опції надаються по запиту | ||||
| Система | |||||
| Ступінь захисту | ІР 20 | ||||
| Колір | RAL 9005 | ||||
| Установка | До стіни, дозволяється установка впритул боковим стінкам | ||||
| Доступ | Передній доступ, нижній ввід кабелю | ||||
