Джерело безперебійного живлення 3 фази, від 10 до 20 кВА для мереж і серверів, малих і середніх центрів обробки даних, телекомунікацій.
Особливості та переваги:
- Онлайн-система подвійного перетворення для захисту загального навантаження.
- ЕКОрежим забезпечує низькі операційні витрати і мінімальний негативний вплив на навколишнє середовище.
- Повна вихідна номінальна потужність забезпечує оптимальний підбір характеристик ДБЖ під умови використання.
- Безтрансформаторна конструкція для системи невеликого розміру.
- Технологія IGBT (БТІЗ) і електронна компенсація коефіцієнта потужності забезпечують рівень коефіцієнта потужності 0,99 на вході та низький коефіцієнт нелінійних спотворень на вході для максимальної сумісності з вузлами, розташованими в схемі перед джерелом.
- Широкий діапазон напруги продовжує термін служби акумуляторної батареї.
- Широкий діапазон налаштувань з внутрішніми та зовнішніми акумуляторними батареями для забезпечення низької вартості володіння для компактних рішень.
- Паралельне резервування до шести блоків розширює можливості загального резервування системи.
- Інноваційний дизайн забезпечує швидку установку.
- Конструкція зі знімним блоком для акумуляторної батареї для простоти технічного обслуговування.
- Повний набір засобів зв’язку, що дозволяють налаштувати дистанційний контроль роботи обладнання.
- Улаштування повністю відповідає всім міжнародним технологічним стандартам, що гарантує максимальну якість.
Опції
Ізолюючий трансформатор.
-Трансформатори/автотрансформатори, що використовуються для регулювання напруги.
Температурна компенсація напруги акумуляторної батареї.
-Зовнішній сервісний байпас в настінній шафі.
-Шафи зовнішніх акумуляторних батарей для забезпечення тривалої автономної роботи.
-Комплект паралельного підключення.
-Загальна батарея.

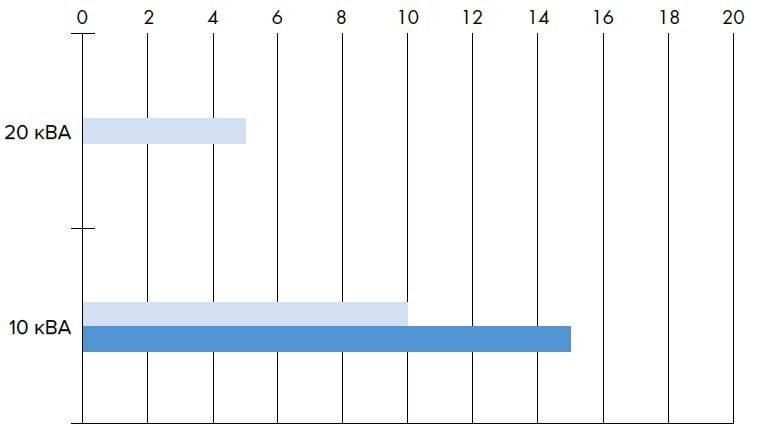

Час автономної роботи у хвилинах з різними типами внутрішніх акумуляторних батарей

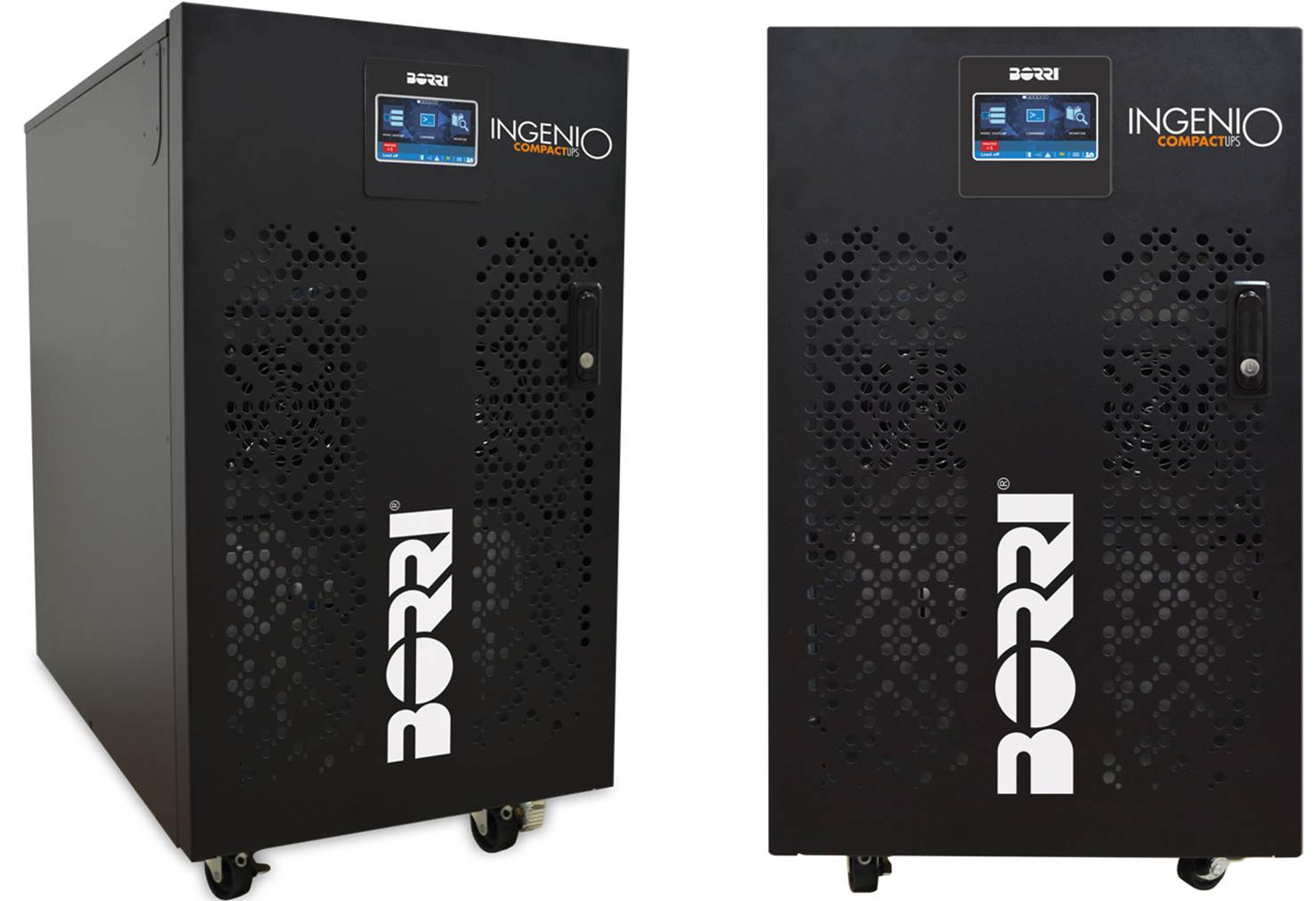

Технічні характеристики ДБЖ INGENIO COMPACT
| Потужність, ВА | 10 | 20 |
| Номінальна потужність, Вт | 10 | 20 |
| Габаритні розміри ДБЖ ШхГхВ, мм | 440х800х800 | |
| Маса ДБЖ, кг | 75 | 76 |
| Маса ДБЖ із зовн. акум. батареями, кг | 150 | 165 |
| Габаритні розміри модуля зовн. акум. батарей ШхГхВ, мм | 500х650х1200 | |
| Конфігурація акумуляторних батарей | Внутр.(странд.): 180 елементів; зовн.: 156/240 елементів | Внутр.(странд.): 216 елементів; зовн.: 192/240 елементів |
| Вхід | ||
| Тип з’єднання | Фіксоване підключення чотирьох провідне | |
| Номінальна напруга | 400 В перем. стуму, 3 фази з нейтралем | |
| Допустимі відхилення напруги | -20%, +15% (випрямляч); ± 10% (байпас) | |
| Частота і діапазон | 50/60 Гц. 40-70 Гц | |
| Коефіцієнт потужності | 0,99 | |
| Спотворення струму (КНІв) | < 3% | |
| Вихід | ||
| Тип з’єднання | Фіксоване підключення чотирьох провідне | |
| Номінальна напруга | 380/400/415 В перем. струму, 3 фази з нейтралем | |
| Частота | 50/60 Гц | |
| Коефіцієнт потужності | 1 | |
| Перенавантажувальна здатність | 110% упродовж 60 хвилин, 125% упродовж 10 хвилин, 150% упродовж 1 хвилини | |
| ККД (перем. струм/перем. струм) | До 98% | |
| Інтерфейс та додаткові функції | ||
| Передня панель | Сенсорний дисплей | |
| Віддалені комунікаційні порти | В комплекті: послідовний порт RS232 і USB, контакт моніторингу захисту від зворотного струму, контакт дистанційного АОП. Опції: 2 слота для адаптера SNMP, ModBus-RTU, релейно-контактної плати | |
| Додаткові функціональні розширення | Ізолюючий трансформатор; трансформатори/автотрансформатори для регулювання напруги; зовнішній сервісний байпас; спеціальні батарейні шафи; настінний блок запобіжників акумуляторних батарей; температурний датчик акумуляторної батареї; комплект паралельного підключення; інші опції надаються по запиту | |
| Система | ||
| Ступінь захисту | ІР 20 | |
| Колір | RAL 9005 | |
| Установка | Відстань від стіни до ДБЖ – 30 см | |
| Доступ | Ролики позиціювання; нижній ввід кабелю | |
