ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- Исключительная укомплектованность
- Исключительные возможности модульного наращивания
- Уникальная плотность мощности КПД > 96,5%
- Многоуровневое управление
- Исключительная гибкость
- Многочисленные возможности обмена информацией

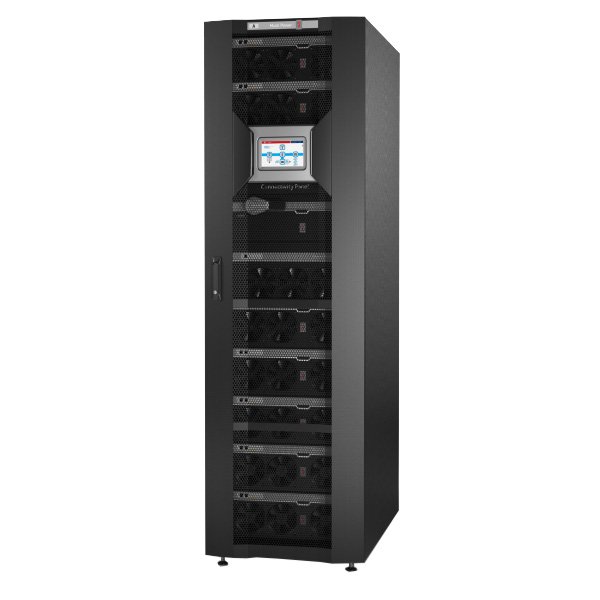

MULTI POWER (MPW) — модульный трехфазный источник бесперебойного питания с двойным преобразованием (42 кВт с наращиванием до 1 мВт), разработан для дата-центров и критических нагрузок.
Передовая модульная технология
Для увеличения возможностей MPW достаточно добавить в устройство дополнительные батареи и модули. Чтобы строить систему, пользователь использует 2 корпуса: шкафы электропитания и батарейный. Мощность ИБП расширяется по вертикали в одном шкафу (42 – 294 кВт). 4 шкафа могут подключаться параллельно-горизонтально. В этом случае мощность увеличивается уже в диапазоне от 294 до 1176 кВт. В батарейном шкафу можно разместить 4 однотипных модуля. Каждый включает до 36 батарей. Максимальное количество модулей – 10. MPW имеет и оптимизированное решение. Оно включает комбинацию ИБП/батареи, 3 модуля, комплект из 5 полок. Такое решение идеально соответствует небольшим помещениям.
Основные достоинства
Полная номинальная мощность при нагрузке с коэффициентом мощности 1 и рабочих температурах до 40 градусов. Данное достоинство обеспечивается использованием при разработке и сборке устройства передовых технологий.
КПД до 96,5%. Даже при невысоких нагрузках устройство демонстрирует полезное действие с коэффициентом, превышающим 95%.
Широкие возможности по обмену информацией
- Возможности по обмену информацией высокого уровня для всех операционных систем и сетевых сред: программное обеспечение для мониторинга и выключения с SNMP-агентом для операционных систем Windows, Mac OS X, Linux, Novell и других операционных систем Unix
- Порт обмена информацией для разъемов RS232, RS485, SNMP и AS400
- ЖК-дисплей на передней панели для отображения состояния ИБП, а также необходимой информации о номинальных значениях на входе и выходе, мощности, температуре
| Модель | MPW | ||
| Мощность | от 42 до 294 кВт1 | ||
| Вход | |||
| Напряжение | 380-400-415В, три фазы с нейтралью | ||
| Диапазон напряжения | от 240 до 4802 В | ||
| Диапазон частоты | 40 ÷ 72 Гц | ||
| Коэффициент мощности | 1 | ||
| THDI | < 3,5% | ||
| Байпас | |||
| Номинальная мощность | 294 Вт (Силовой шкаф) / 126 Вт (Шкаф Combo) | ||
| Номинальное напряжение | 380 В-400 В-415 В – три фазы плюс нейтраль | ||
| Диапазон напряжения | от 180 В (регулируемый 180-200) до 264 В (регулируемый 250-264) со ссылкой на нейтраль | ||
| Номинальная частота | 50 Гц или 60 Гц | ||
| Перегрузка | 125% в течение 10 минут; 150% в течение 1 минуты | ||
| Батареи | |||
| Схема расположения | Модульного типа, состоящие из батарейного модуля (BU) или отдельно стоящего батарейного блока/стеллажа | ||
| Характеристика батарейного модуля | Батарея VRLA с настроенным постоянным измерением напряжения и тока Система мониторинга состояния батарей с помощью ЖК-дисплея MPW | ||
| Выход | |||
| Номинальное напряжение | 380В / 400В / 415В, три фазы с нейтралью | ||
| Номинальная частота | 50 Гц или 60 Гц | ||
| Стабильность напряжения | ± 0,5 % | ||
| Динамическая устойчивость | Искажающая нагрузка 1 класса производительности в соответствии с EN62040-3 | ||
| Общая спецификация | |||
| Номинальная мощность силового модуля (PM) | 42 кВт | ||
| Коэффициент выходной мощности | 1 | ||
| КПД в режиме Eco Mode | до 99 % | ||
| Тип шкафа | Силовой шкаф $ | Шкаф Combo | Батарейный шкаф |
| Номинальная мощность | 294 кВт | 126 кВт | недоступно |
| Возможность параллельной работы (до) | 4 | 4 | недоступно |
| Описание схемы расположения шкафа | 7 x PM3 | 3 x PM3 5 x батарейных стеллажа | 9 x батарейных стеллажа |
| Размеры (ШхГхВ) | 600х1050х2000 мм | 600х1050х2000 мм | 600х1050х2000 мм |
| Вес, (без PM 3/BU 4) | 320 кг | 360 кг | 280 кг |
| Уровень шума на расстоянии 1м [дБА ±2] (Smart Active) | <68 | <65 | недоступно |
| Класс IP-защиты шкафа | IP20 – защищенный от прикосновений ( независимо от того, открыты или закрыты дверцы шкафа) | ||
| Ввод кабеля | с задней стороны либо сверху, либо снизу | ||
| Цвет | RAL 9005 | ||
| Нормативы | Безопасность: IEC EN62040-1 EMC: IEC EN 62040-2-категория C2 | ||
| Перемещение шкафов ИБП | Ролики (все типы шкафов транспортируются без PM и BU) | ||
