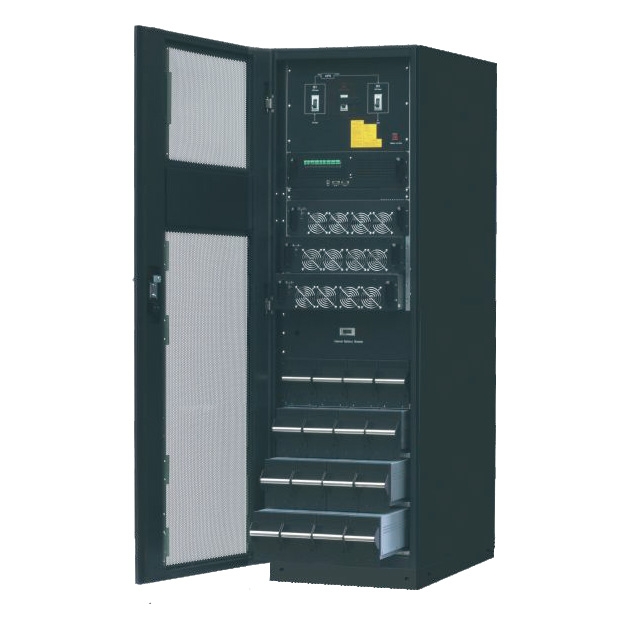

ДБЖ серії RM In-built Battery 20-60 кВА – це модульні ДБЖ подвійного перетворення з можливістю «гарячої заміни» акумуляторів. Номінальна потужність однієї шафи становить 20 … 60 кВА. Таким чином, ці ДБЖ поєднують в собі надійність, можливість «гарячої заміни» і гнучкість масштабування.
За допомогою технології інтелектуального захисту і управління АКБ в ДБЖ RM060/20B реалізовано компактне комплексне рішення по забезпеченню гарантованого електроживлення. Зручність монтажу і технічного обслуговування, можливість гнучкого збільшення потужності ДБЖ.
Особливості:
- Модульна конструкція з блоком батарей, що дозволяє виконувати заміну АКБ, не вимикаючи пристрій;
- Система моніторингу АКБ;
- Інтегрована технологія IGBT. Силова частина модулів, виготовлена за даною технологією, має менше точок відмов з одночасним забезпеченням більш високих експлуатаційних характеристик і надійності;
- Зручність монтажу і технічного обслуговування;
- Просте розширення потужності і продовження часу резервного живлення;
- Технологія інтелектуального захисту для безпечної і надійної «гарячої заміни» батарей в системі;
- Інтелектуальна система управління, яка ефективно контролює весь процес заряду і розряду, істотно збільшуючи термін служби акумуляторів;
- «Холодний старт» від батарей;
- Зручний інтерфейс, виконаний у вигляді сенсорного екрана;
- Можливість налаштування кількості акумуляторів безпосередньо з LCD дисплея (32-44 шт.).
Технічні характеристики:
| Модель | RM060 / 20B | ||
| Потужність | 60 кВА | ||
| Модульна потужність | 20 кВА / 18 кВт | ||
| Вхід | Подвійне введення | Вибрані моделі | |
| Кількість фаз | 3 фази + нейтраль + земля, 380/400/415 В (лінійне) | ||
| Діапазон напруг на введенні | ~ 304 … 478 В (лінійне), повне навантаження; ~ 228 … 304 В (лінійне), навантаження лінійно зменшується в залежності від мінімальної фазної напруги | ||
| Номінальна частота | 50/60 Гц | ||
| Діапазон номінальної частоти | 40 … 70 Гц | ||
| Коефіцієнт потужності на вході | > 0.99 | ||
| Коефіцієнт спотворень вхідного струму THDi | <3% (лінійне навантаження 100%) | ||
| Байпас | Номінальна Напруга | 380/400/415 В (лінійне) | |
| Номінальна частота | 50/60 Гц | ||
| Діапазон напруг на введенні | Регулюється, -40 … + 25% | ||
| Діапазон частоти в режимі байпас | Регулюється, ± 1 Гц, ± 3 Гц, ± 5 Гц | ||
| Перевантаження в режимі байпас | 125% при тривалій роботі; 130% протягом 1 години; 150% протягом 6 хвилини; 1000% протягом 100 мс | ||
| Вихід | Номінальна Напруга | 380/400/415 В (лінійне) | |
| Точність Вихідної напруги | 1% при рівномірному навантаженні; 1,5% при нерівномірному навантаженні | ||
| Номінальна частота | 50/60 Гц | ||
| стабільність частоти | 0.1% | ||
| Коефіцієнт потужності на виході | 0.9 | ||
| Коефіцієнт спотворень Вихідної напруги THDu | <1%, лінійне навантаження; <5,5%, нелінійне навантаження | ||
| Хрест-фактор | 3: 1 | ||
| Перевантажувальна здатність | 110% протягом 1 години; 125% протягом 10 хвилин; 150% протягом 1 хвилини; > 150% протягом 200 мс | ||
| Акумулятор | Напруга | ± 240 VDC | |
| Кількість акумуляторів | 40 шт. (Регулюється в діапазоні 32 … 44 шт.) | ||
| Відхилення напруги зарядного пристрої | ± 1% | ||
| Потужність зарядного пристрою | макс = 20% від Вихідної потужності | ||
| Холодний старт від батарей | Стандартно | ||
| Система | Ефективність | Робота від мережі – 95%; Режим ЕСО – 99%; Робота від АКБ – 95% | |
| Дисплей | 5,7 “сенсорний екран LCD + LED + клавіатура | ||
| Клас Захисту від зовнішніх впливів (IP) | IP 20 | ||
| Інтерфейси | RS232, RS485 | ||
| Додаткове обладнання | Плата SNMP, Паралельне підключення, SPD, LBS, Пиловий фільтр, Програмовані сухі контакти | ||
| Температура | Експлуатація: 0 … 40 ° C Зберігання: -40 … 70 ° C | ||
| Відносна вологість | 0 … 95% без конденсації | ||
| Висота над рівнем моря | <1000 м В діапазоні 1000 … 2000 м зниження номінальної потужності на 1% при збільшенні висоти на кожні 100 м | ||
| Рівень Шуму (на відстані 1 м) | 55 дБ при навантаженні 50% | ||
| Застосовні стандарти | Безпека: IEC / EN 62040 -1 -1 Електромагнітна сумісність: IEC / EN 62040 -2 Експлуатаційні характеристики: IEC / EN 62040 -3 | ||
| Фізичні параметри | Маса, кг) | Кабінет | 205 |
| силовий Модуль | 22 | ||
| батарейний блок | 10 (без батарей) | ||
| Ш * Г * В (мм) | Кабінет | 600 * 1020 * 2000 | |
| силовий Модуль | 440 * 590 * 134 | ||
| батарейний блок | 120 * 824 * 177 | ||
