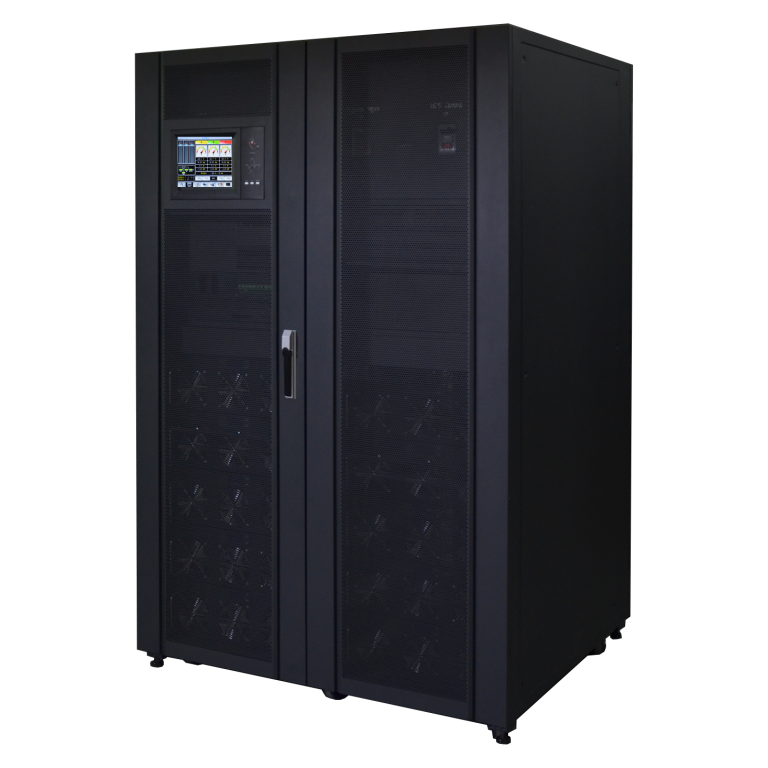

ДБЖ серії HT33 – мають сучасну систему моніторингу всіх компонентів, відмовостійку компонування, потужні інтелектуальні програмовані зарядні пристрої та розраховані на підключення комплектів АКБ, як для роботи в парі з генератором напруги, так і для тривалого резервування різного навантаження.
Дана серія відмінно себе зарекомендувала для централізованого захисту обладнання промислових підприємств, дата-центрів, офісів великих компаній, потужного медичного обладнання (ангіографи, ферорезонансні томографи тощо).
ДБЖ мають 3-ф вхід і 3-ф вихід, коефіцієнт потужності 0.9 – 1.0, високий ККД 95-96% в широкому діапазоні навантаження.
Технічні характеристики:
| Модель | HT33060X | HT33080X | HT33090X | HT33100X | HT33120X | HT33150X | HT33200X | HT33250X | HT33300X | HT33400X | HT33500X | ||
| Потужність | 60 кВА | 80 кВА | 90 кВА | 100 кВА | 120 кВА | 150 кВА | 200 кВА | 250 кВА | 300 кВА | 400 кВА | 500 кВА | ||
| Вхід | Подвійне введення | Стандартно | Вибрані моделі | Стандартно | |||||||||
| Кількість фаз | 3 фази + нейтраль + земля, 380/400/415 В (лінійне) | ||||||||||||
| Діапазон напруг на введенні | ~ 304 … 478 В (лінійне), повне навантаження; ~ 228 … 304 В (лінійне), навантаження лінійно зменшується в залежності від мінімальної фазної напруги | ||||||||||||
| Номінальна частота | 50/60 Гц | ||||||||||||
| Діапазон номінальної частоти | 40 … 70 Гц | ||||||||||||
| Коефіцієнт потужності на вході | > 0.99 | ||||||||||||
| Коефіцієнт спотворень вхідного струму THDi | <3% (лінійне навантаження 100%) | ||||||||||||
| Байпас | Номінальна Напруга | 380/400/415 В (лінійне) | |||||||||||
| Номінальна частота | 50/60 Гц | ||||||||||||
| Діапазон напруг на введенні | Регулюється, -40 … + 25% | ||||||||||||
| Діапазон частоти в режимі байпас | Регулюється, ± 1 Гц, ± 3 Гц, ± 5 Гц | ||||||||||||
| Перевантаження в режимі байпас | 125% при тривалій роботі; 130% протягом 10 хвилин; 150% протягом 1 хвилини | 110% при тривалій роботі; 125% протягом 10 хвилин; 150% протягом 1 хвилини | |||||||||||
| Вихід | Номінальна Напруга | 380/400/415 В (лінійне) | |||||||||||
| Точність Вихідної напруги | 1% при рівномірному навантаженні; 1,5% при нерівномірному навантаженні | ||||||||||||
| Номінальна частота | 50/60 Гц | ||||||||||||
| стабільність частоти | 0.1% | ||||||||||||
| Коефіцієнт потужності на виході | 0.9 | ||||||||||||
| Коефіцієнт спотворень Вихідної напруги THDu | <1%, лінійне навантаження; <5,5%, нелінійне навантаження | ||||||||||||
| Хрест-фактор | 3: 1 | ||||||||||||
| Перевантажувальна здатність | 110% протягом 1 години; 125% протягом 10 хвилин; 150% протягом 1 хвилини; > 150% протягом 200 мс | ||||||||||||
| Акумулятор | Напруга | ± 240 VDC | |||||||||||
| Кількість акумуляторів | 40 шт. (Регулюється в діапазоні 32 … 44 шт.) | ||||||||||||
| Відхилення напруги зарядного пристрої | ± 1% | ||||||||||||
| Потужність зарядного пристрою | макс = 20% від Вихідної потужності | ||||||||||||
| Холодний старт від батарей | Вибрані моделі | Стандартно | |||||||||||
| Система | ККД | Робота від мережі | 95% | 96% | 95% | 96% | 95% | 96% | |||||
| Режим ЕСО | 99% | ||||||||||||
| Робота від АКБ | 95% | 96% | 95% | 96% | 95% | 96% | |||||||
| Дисплей | 10.4 “сенсорний екран LCD + LED + клавіатура | ||||||||||||
| Клас Захисту від зовнішніх впливів (IP) | IP 20 | ||||||||||||
| Інтерфейси | RS232, RS485, USB | ||||||||||||
| Додаткове обладнання | Плата SNMP, Паралельне підключення, SPD, LBS, Пиловий фільтр, Програмовані сухі контакти | ||||||||||||
| Температура | Експлуатація: 0 … 40 ° C Зберігання: -40 … 70 ° C | ||||||||||||
| Відносна вологість | 0 … 95% без конденсації | ||||||||||||
| Висота над рівнем моря | <1000 м В діапазоні 1000 … 2000 м зниження номінальної потужності на 1% при збільшенні висоти на кожні 100 м | ||||||||||||
| Рівень Шуму (на відстані 1 м) | 65 дБ при навантаженні 100%; 62 дБ при навантаженні 45% | ||||||||||||
| Застосовні стандарти | Безпека: IEC / EN 62040 -1 -1 Електромагнітна сумісність: IEC / EN 62040 -2 Експлуатаційні характеристики: IEC / EN 62040 -3 | ||||||||||||
| Фізичні параметри | Маса, кг) | 170 | 210 | 231 | 210 | 266 | 305 | 350 | 445 | 490 | 810 | 900 | |
| Ш * Г * В (мм) | 600 * 980 * 950 | 600 * 980 * 115 | 600 * 980 * 1400 | 600 * 980 * 1150 | 600 * 980 * 1400 | 650 * 960 * 1600 | 650 * 960 * 2000 | 1300 * 1100 * 2000 | |||||
