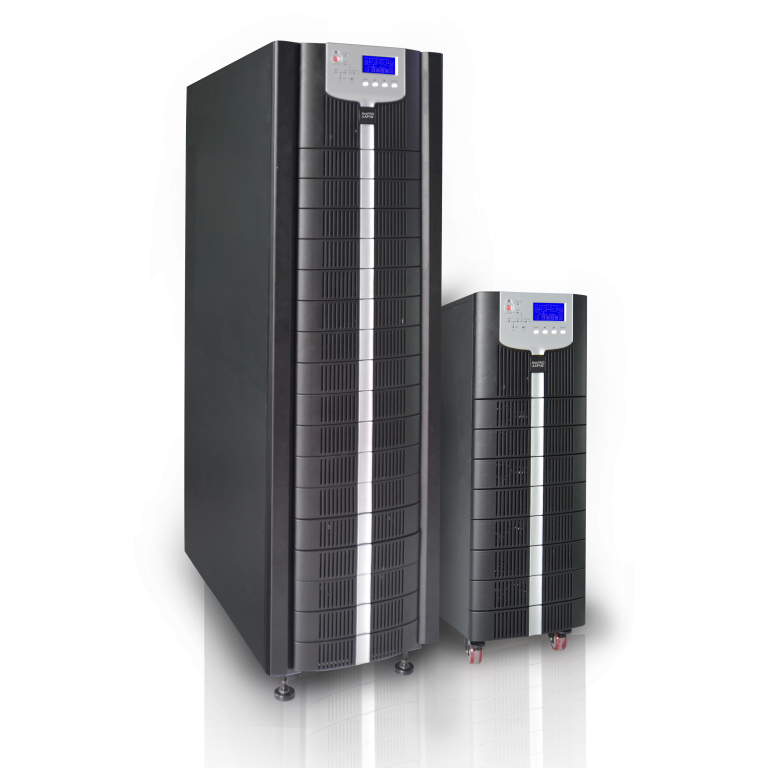

ДБЖ серії HT33 – мають потужні програмовані зарядні пристрої та розраховані на підключення як внутрішніх (серія XS), так і зовнішніх АКБ (серії XL і XS), як невеликого, так і великого об’єму, для створення систем гарантованого електроживлення з тривалим часом резервування. У даних моделях є два потужних DSP – процесора для цифрової обробки сигналів з цифровим керуванням, які забезпечують високу якість гарантованого електроживлення, високий коефіцієнт потужності на вході та низький коефіцієнт спотворень вхідного струму.
Особливості:
- Високий ККД: до 96%;
- Високий коефіцієнт потужності на вході:> 0,99;
- Низький коефіцієнт спотворень вхідного струму THDi: <4%;
- Комплексний захист усіх систем ДБЖ: захист від перегріву з використанням 8 датчиків, захист від перевантаження, від низької напруги АКБ, перегріву і короткого замикання;
- Чотири автоматичних вимикачі, що забезпечують багаторівневий захист всіх систем безперебійного живлення,
- Режим самотестування. ДБЖ проводить самотестування з моделюванням різних умов навантажень без підключення реального навантаження, за технологією Self-aging, з економією електроенергії до 90%;
- «Холодний старт» від батарей;
- Інтелектуальна система управління, яка ефективно контролює весь процес заряду і розряду, істотно збільшуючи термін служби акумуляторів;
- Можливість паралельного підключення до 8 пристроїв;
- Зручний робочий інтерфейс, LCD екран з високою роздільною здатністю;
- Можливість налаштування кількості акумуляторів безпосередньо з LCD дисплея (32-44 шт.);
- Цифровий зарядний пристрій з можливістю регулювання зарядного струму в діапазоні від 1 до 5 А;
- Опціонально – посилений зарядний пристрій з максимальним струмом 12 А для використання ДБЖ з високими ємностями зовнішніх АКБ.
Технічні характеристики:
| Модель | HT33010XS | HT33015XS | HT33020XS | HT33030XS | HT33040XS | ||
| HT33010XL | HT33015XL | HT33020XL | HT33030XL | HT33040XL | |||
| Потужність | 10 кВА | 15 кВА | 20 кВА | 30 кВА | 40 кВА | ||
| Вхід | Подвійне введення | Стандартно | |||||
| Кількість фаз | 3 фази + нейтраль + земля, 380/400/415 В (лінійне) | ||||||
| Діапазон напруг на введенні | ~ 304 … 478 В (лінійне), повне навантаження; ~ 228 … 304 В (лінійне), навантаження лінійно зменшується в залежності від мінімальної фазної напруги | ||||||
| Номінальна частота | 50/60 Гц | ||||||
| Діапазон номінальної частоти | 40 … 70 Гц | ||||||
| Коефіцієнт потужності на вході | > 0.99 | ||||||
| Коефіцієнт спотворень вхідного струму THDi | <4% (лінійне навантаження 100%) | <3% (лінійне навантаження 100%) | |||||
| Байпас | Номінальна Напруга | 380/400/415 В (лінійне) | |||||
| Номінальна частота | 50/60 Гц | ||||||
| Діапазон напруг на введенні | Регулюється, -40 … + 25% | ||||||
| Діапазон частоти в режимі байпас | Регулюється, ± 1 Гц, ± 3 Гц, ± 5 Гц | ||||||
| Перевантаження в режимі байпас | 125% при тривалій роботі; 130% протягом 10 хвилин; 150% протягом 1 хвилини | ||||||
| Вихід | Номінальна Напруга | 380/400/415 В (лінійне) | |||||
| Точність Вихідної напруги | 1% при рівномірному навантаженні; 1,5% при нерівномірному навантаженні | ||||||
| Номінальна частота | 50/60 Гц | ||||||
| стабільність частоти | 0.1% | ||||||
| Коефіцієнт потужності на виході | 1 | 0.9 | |||||
| Коефіцієнт спотворень Вихідної напруги THDu | <1%, лінійне навантаження; <5,5%, нелінійне навантаження | ||||||
| Хрест-фактор | 3: 1 | ||||||
| Перевантажувальна здатність | 110% протягом 1 години; 125% протягом 10 хвилин; 150% протягом 1 хвилини; > 150% протягом 200 мс | ||||||
| Акумулятор | Напруга | ± 240 VDC | |||||
| Кількість акумуляторів | 40 шт. (Регулюється в діапазоні 32 … 44 шт.) | ||||||
| Відхилення напруги зарядного пристрої | ± 1% | ||||||
| Потужність зарядного пристрою | макс = 20% від Вихідної потужності | ||||||
| Холодний старт від батарей | Вибрані моделі | ||||||
| Система | ККД | Робота від мережі | 95.5% | 96% | |||
| Режим ЕСО | 98% | ||||||
| Робота від АКБ | 95% | 96% | |||||
| Дисплей | LED + LCD + клавіатура | ||||||
| Клас Захисту від зовнішніх впливів (IP) | IP 20 | ||||||
| Інтерфейси | RS232, RS485 | ||||||
| Додаткове обладнання | Плата SNMP, паралельне підключення, USB, програмовані сухі контакти | ||||||
| Температура | Експлуатація: 0 … 40 ° C Зберігання: -40 … 70 ° C | ||||||
| Відносна вологість | 0 … 95% без конденсації | ||||||
| Висота над рівнем моря | <1000 м В діапазоні 1000 … 2000 м зниження номінальної потужності на 1% при збільшенні висоти на кожні 100 м | ||||||
| Рівень Шуму (на відстані 1 м) | 55 дБ при навантаженні 50% | ||||||
| Застосовні стандарти | Безпека: IEC / EN 62040 -1 -1 Електромагнітна сумісність: IEC / EN 62040 -2 Експлуатаційні характеристики: IEC / EN 62040 -3 | ||||||
| Фізичні параметри | Маса, кг | 51.5 | 51.5 | 89 | 89 | 140 | |
| 31 | 31 | 50 | 52 | 61 | |||
| Ш * Г * В (мм) | 250 * 840 * 715 | 250 * 840 * 715 | 350 * 738 * 1335 | 350 * 738 * 1335 | 500 * 840 * 1400 | ||
| 250 * 660 * 530 | 250 * 660 * 53 | 250 * 680 * 770 | 250 * 680 * 770 | 250 * 836 * 770 | |||
