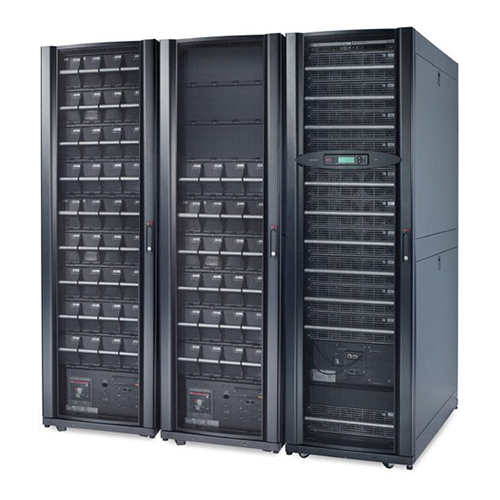

Модульная масштабируемая трехфазная система бесперебойного питания для оборудования высокой энергетической плотности и центров обработки данных любого масштаба
Система бесперебойного питания с резервированием и масштабированием APC Symmetra PX разработана для обеспечения повышенного уровня готовности по доступной цене.
Она отлично интегрируется в современные центры обработки данных. Резервирование модулей (силовых, батарейных и управления) упрощает и ускоряет выполнение операций по ремонту и техобслуживанию. Масштабирование по мощности, времени автономной работы и уровню готовности позволяет адаптироваться к изменению потребностей. Эта система бесперебойного питания, полностью совместимая с архитектурой APC InfraStruxure®, предназначена для малых и средних центров обработки данных, но может применяться и для обслуживания отдельных зон крупных дата-центров.
Расширенные функции управления и самодиагностики, а также использование стандартизованных модулей уменьшают риск человеческих ошибок и повышают надежность работы центров обработки данных.
- Возможность внутреннего резервирования по схеме N+1.
- Резервирование модулей управления.
- Эффективность до 96%.
- «Горячая» замена силовых, батарейных модулей и модулей управления.
- Модульная архитектура.
- Управляющее ПО в комплекте поставки.
- Автоматический внутренний байпас.
- Масштабирование по мощности и времени автономной работы.
- Фронтальный доступ для обслуживания.
- Программируемая частота.
- Гнездо SmartSlot.
- Замена батарей без применения инструментов.
- Коррекция коэффициента мощности на входе.
- Совместимость с генераторами.
- Автоматическое тестирование.
- Зарядка батарей с температурной компенсацией.
- Интеллектуальное управление батареями.
- Жидкокристаллический дисплей.
- Светодиодные индикаторы состояния.
- Звуковая сигнализация.
- Сервисный байпас (опционально).
- Система распределения питания (опционально).
- Возможность подключения батарей, расположенных удаленно.
| Symmetra PX | SY16K48H-PD | SY32K48H-PD | SY48K48H-PD | SY32K160H | SY64K160H | SY96K160H | SY128K160H | SY160K160H | |||||||||
| SY32K160H-PD | SY64K160H-PD | SY96K160H-PD | SY128K160H-PD | SY160K160H-PD | |||||||||||||
| Вход | Входное напряжение | 400 В пер. тока (3 фазы + нейтраль + земля) | |||||||||||||||
| Диапазон | 304—477 В пер. тока (фаза-фаза) | ||||||||||||||||
| Номинальная частота | Гц | 50/60 | |||||||||||||||
| Входное соединение | Клеммная колодка | ||||||||||||||||
| Выход | Номинальное напряжение | 3 x 400 В пер. тока (фаза-фаза), 230 В пер. тока (фаза-нейтраль) | |||||||||||||||
| Диапазон | 3 x 380/400/415 В пер.тока | ||||||||||||||||
| Номинальная частота | 50 Гц | ||||||||||||||||
| Выходные соединения | Система распределения питания | Клеммная колодка, система распределения питания (опционально) Для моделей PD:система распределения питания (стандартно) | |||||||||||||||
| Сервисный байпас | Стандартно | Опционально Для моделей PD стандартно | |||||||||||||||
| Выходная мощность | кВА | 16 | 32 | 48 | 32 | 64 | 96 | 128 | 160 | ||||||||
| кВт | 16 | 32 | 48 | 32 | 64 | 96 | 128 | 160 | |||||||||
| Размеры и масса | Высота | мм | 1991 (стойка 42U) | ||||||||||||||
| Ширина | мм | 600 | 1200 | 1800 | |||||||||||||
| Глубина | мм | 1070 | |||||||||||||||
| Масса | кг | 537 | 666 | 796 | 1029 | 1388 | 1784 | 2452 | 2812 | ||||||||
| Другое | Цвет | Черный | |||||||||||||||
| Сменный комплект батарей | SYBT9-B4 | ||||||||||||||||
| Интерфейс | Web/SNMP | Да, с сетевой платой и двумя свободными гнездами для других плат расширения | |||||||||||||||
| ПО | АРС | PowerChute Network Shutdown | |||||||||||||||
| Windows Server 2000/2003/2008/Hyper-V; Windows 2000/XP/Vista/7; VMware ESX/ESXi; RedHat Enterprise Linux; SUSE Linux; TurboLinux; SUN Solaris; MacOS X; HP-UX, IBM AIX; NetWare | |||||||||||||||||
| Гарантия | 1 год на замену или ремонт с выездом к заказчику. Может быть продлена до 10 лет | ||||||||||||||||
| Модули | Силовые | SYPM16KH | До 3 | До 10 | |||||||||||||
| Батарейные | SYBT4 | От 1 до 4 (стандартно) | От 1 до 8 (стандартно) | ||||||||||||||
| 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||
| Время автономной работы | Конфигурируется на основе конкретных потребностей | ||||||||||||||||
| Мощность ИБП, кВА/кВт (коэффициент мощности = 1) | 250 кВт | 500 кВт | |||||||||||||||
| Параллельная работа | До 1 МВт (0,75 МВт при резервировании N+1) | До 2 МВт (1,5 МВт при резервировании N+1) | |||||||||||||||
| Характеристики входа (нормальный рабочий режим) | |||||||||||||||||
| Входные соединения | 3 фазы + нейтраль + земля, 3 фазы + земля | ||||||||||||||||
| Диапазон напряжения | ±15% для полной производительности (от 340 до 460 В при 400 В) или (от 408 до 552 В при 480 В) | ||||||||||||||||
| Диапазон частоты | 40-70 Гц при скорости изменения частоты 10 Гц/c | ||||||||||||||||
| Коэффициент мощности: | >0,995 @ load = 100%, > 50%, >0,97 @ load > 25% | ||||||||||||||||
| КНИ по току | < 5% при полной нагрузке | ||||||||||||||||
| Номинальный входной ток | 378 А при 400 В или 315 А при 480 В | 756 А при 400 В или 630 А при 480 В | |||||||||||||||
| Макс. входной ток (номинальное ивх, батареи заряжены на 10%) | 316 А при 400 В или 346 А при 480 В | 831 А при 400 В или 693 А при 480 В | |||||||||||||||
| Порог режима ограничения входного тока | 347 А при 400 В или 372 А при 480 В | 894 А при 400 В или 745 А при 480 В | |||||||||||||||
| Макс. ток короткого замыкания на входе | 65 кА (50 кА со стандартной панелью сервисного байпаса и системой распределения питания) | ||||||||||||||||
| Защита | Реле защиты от обратного пробоя | ||||||||||||||||
| Характеристики входа цепи байпаса (в режиме байпаса) | |||||||||||||||||
| Входные соединения | 3 фазы + нейтраль + земля/ 3 фазы + земля | ||||||||||||||||
| Номинальное напряжение | 380/400/415/480 В (фаза-фаза) | ||||||||||||||||
| Диапазон напряжения | ±10% (от выбранного напряжения) | ||||||||||||||||
| Номинальная частота | 50/60 Гц | ||||||||||||||||
| Диапазон частоты | ±0,5%, ±1%, ±2%, ±4%, ±6% или ±8% (выбирается пользователем) | ||||||||||||||||
| Номинальный входной ток | 361 А при 400 В или 301 А при 480 В | 722 А при 400 В или 601 А при 480 В | |||||||||||||||
| Макс. входной ток перегрузки | 397 А при 400 В или 376 А при 480 В | 794 А при 400 В или 752 А при 480 В | |||||||||||||||
| Характеристики выхода | |||||||||||||||||
| Номинальная мощность | 250 кВт | 500 кВт | |||||||||||||||
| Выходные соединения | 3 фазы + нейтраль + земля/ 3 фазы + земля | ||||||||||||||||
| Номинальное напряжение | 480 В (фаза-фаза) | ||||||||||||||||
| Номинальный выходной ток | 361 А при 400 В или 301 А при 480 В | 722 А при 400 В или 601 А при 480 В | |||||||||||||||
| Макс. время работы от батареи | Не ограничено | ||||||||||||||||
| Стабилизация частоты | В режиме байпаса 50/60 Гц (синхронизирована), на холостом ходу 50/60 Гц ±0,1% | ||||||||||||||||
| Синхр. скорость изменения частоты | Программный выбор: 0,25; 0,5; 1; 2; 4; 6 Гц/с | ||||||||||||||||
| Перегрузка (в нормальном режиме и в режиме от батареи) | 150% в течение 30 с, 125% в течение 10 минут, 100% непрерывно | ||||||||||||||||
| КНИ напряжения | < 2% для линейной нагрузки от 0 до 100%, < 6% для полной нелинейной нагрузки в соответствии со стандартом IEC/EN62040-3 | ||||||||||||||||
| Коэффициент мощности нагрузки | От 0,5 опережения до 0,5 отставания без снижения номинальной мощности | ||||||||||||||||
| Энергетическая эффективность (КПД) | |||||||||||||||||
| Нормальный режим | > 96% при нагрузке от 35% до 100% | ||||||||||||||||
| Режим от батареи | > 96% при нагрузке от 35% до 100% | ||||||||||||||||
| Размеры и масса | |||||||||||||||||
| Отдельный ИБП без батарей. Размеры ВxШxГ | 1991x1600x1070 мм | 1991x2200x1070 мм | |||||||||||||||
| Масса | 1057 кг | 1722 кг | |||||||||||||||
| ИБП с сервисным байпасом, системой распределения питания и батареей на 6 мин. Размеры ВxШxГ | 1991x3100x1070 мм | 1991x5200x1070 мм | |||||||||||||||
| Масса | 4509 кг | 8336 кг | |||||||||||||||
