ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- Гибкость в отношении мощности 15-120 кВА
- Модуль ИБП с функцией hot-swap
- Модульная мощность и время автономной работы
- Высокое значение MTBF и низкое значение MTTR
- «Умная» система зарядки
Модульный ИБП Multi Guard представляет собой источник бесперебойного питания с трехфазным входом и трехфазным выходом, работающий по технологии двойного преобразования.
Диапазон его мощности варьируется от 15 до 120 кВА; тем самым вам предлагается наилучшее сочетание надежности, функциональности и гибкости.
В конфигурации параллельного резервирования N+X ИБП Multi Guard используется высокоинтеллектуальная модульная структура, позволяющая достигать наивысшего уровня мощности и резервирования. Данное решение было разработано для обеспечения максимальной защиты особо ответственных нагрузок в информационных центрах и иных важных системах.

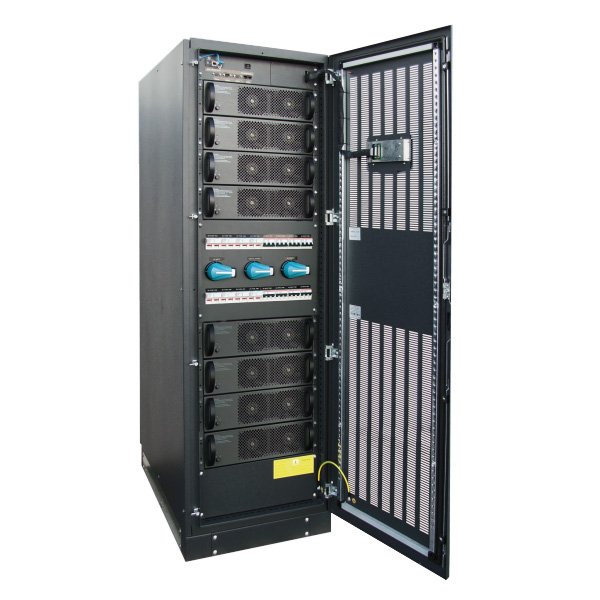

В стандартную стойку могут быть установлены до 8 модулей с тем, чтобы достичь показателя 120 кВА. Если параметры нагрузки находятся в приемлемом диапазоне, то можно осуществить «горячую замену» модулей, что позволяет добиться по настоящему бесперебойного питания без каких-либо перерывов.
Диапазон его мощности варьируется от 15 до 120 кВА; тем самым вам предлагается наилучшее сочетание надежности, функциональности и гибкости.
В конфигурации параллельного резервирования N+X ИБП Multi Guard используется высокоинтеллектуальная модульная структура, позволяющая достигать наивысшего уровня мощности и резервирования. Данное решение было разработано для обеспечения максимальной защиты особо ответственных нагрузок в информационных центрах и иных важных системах.
В стандартную стойку могут быть установлены до 8 модулей с тем, чтобы достичь показателя 120 кВА. Если параметры нагрузки находятся в приемлемом диапазоне, то можно осуществить «горячую замену» модулей, что позволяет добиться по настоящему бесперебойного питания без каких-либо перерывов.
Характеристики системы
- Максимальная мощность в стойке rack 19” составляет 120 кВА.
- Коэффициент входной мощности >0,99, THDi <2%, а искажения выходного напряжения не превышают 1,5%.
- 15 кВА на каждый модуль с функцией “hotswap” (“горячая замена”)
- ЖК-дисплей на передней панели, отображающий состояния ИБП, а также необходимую информацию о номинальных значениях на входе и выходе, мощности, температуре, времени автономной работы.
- Стандартный порт для обмена информацией
- Ethernet и плата релейных контактов.
- Технология DSP, вход IGBT.
- Ток зарядки аккумуляторной батареи 36А в системе на 120 кВА.
Дополнительные преимущества
В модулях ИБП Multi Guard используются DSP микропроцессоры последнего поколения. Тем самым в аппарате уменьшается
количество компонентов, увеличивается надежность ИБП, а также упрощаются операции по обновлению и обслуживанию программного обеспечения.
ИБП использует технологию разделения нагрузок. В случае выхода из строя одного из модулей ИБП, оставшиеся модули возьмут на себя контроль над нагрузкой без каких-либо перерывов в энергоснабжении.
Надежность и эффективность системы увеличиваются по сравнению с централизованными ИБП.
ИБП Multi Guard подключаются к внешним батарейным модулям с тем, чтобы обеспечить необходимое время автономной работы.
В модулях ИБП Multi Guard используются DSP микропроцессоры последнего поколения. Тем самым в аппарате уменьшается
количество компонентов, увеличивается надежность ИБП, а также упрощаются операции по обновлению и обслуживанию программного обеспечения.
ИБП использует технологию разделения нагрузок. В случае выхода из строя одного из модулей ИБП, оставшиеся модули возьмут на себя контроль над нагрузкой без каких-либо перерывов в энергоснабжении.
Надежность и эффективность системы увеличиваются по сравнению с централизованными ИБП.
ИБП Multi Guard подключаются к внешним батарейным модулям с тем, чтобы обеспечить необходимое время автономной работы.
Передовая модульная структура
Система Multi Guard содержит в себе модули ИБП, модуль жидкокристаллического дисплея, устройство PDU и другие аксессуары.
Каждый силовой модуль представляет собой ИБП на 10кВА возможностью программного апгрейда до 15кВА (т.е. модули фактически поставляются на 15кВА, но могут быть и в модификации на 10кВА) и является абсолютно независимым.
Благодаря передовой технологии управления параллельным подключением и «умной» конфигурации, модуль ИБП и модуль ЖК-дисплея могут быть в любой момент легко заменены без какого-либо воздействия на работу ИБП. Благодаря характеристике “plug&play” добавление или замена одного из модулей ИБП не предполагает никаких сложных процедур, и тем самым упрощается работа по обслуживанию ИБП и технической поддержке.
Multi Guard децентрализует блоки управления каждым модулем ИБП.
Назначение модуля ЖК-дисплея – отображение и передача информации.
В случае выхода из строя модуля ЖК – дисплея, система ИБП продолжает работать и питать нагрузку без каких-либо перерывов.
Система Multi Guard содержит в себе модули ИБП, модуль жидкокристаллического дисплея, устройство PDU и другие аксессуары.
Каждый силовой модуль представляет собой ИБП на 10кВА возможностью программного апгрейда до 15кВА (т.е. модули фактически поставляются на 15кВА, но могут быть и в модификации на 10кВА) и является абсолютно независимым.
Благодаря передовой технологии управления параллельным подключением и «умной» конфигурации, модуль ИБП и модуль ЖК-дисплея могут быть в любой момент легко заменены без какого-либо воздействия на работу ИБП. Благодаря характеристике “plug&play” добавление или замена одного из модулей ИБП не предполагает никаких сложных процедур, и тем самым упрощается работа по обслуживанию ИБП и технической поддержке.
Multi Guard децентрализует блоки управления каждым модулем ИБП.
Назначение модуля ЖК-дисплея – отображение и передача информации.
В случае выхода из строя модуля ЖК – дисплея, система ИБП продолжает работать и питать нагрузку без каких-либо перерывов.
Высокая наработка на отказ (MTBF)
Значение MTBF системы для двух модулей, подключенных параллельно, превышает 1 миллион часов, а надежность – более 99,999%. Любая резервирующая конфигурация 10-120кВА обеспечивает надежную работу даже в случае выхода из строя одного из модулей ИБП. Процедура замены модуля требует лишь 5 минут для полного восстановления системы.
Значение MTBF системы для двух модулей, подключенных параллельно, превышает 1 миллион часов, а надежность – более 99,999%. Любая резервирующая конфигурация 10-120кВА обеспечивает надежную работу даже в случае выхода из строя одного из модулей ИБП. Процедура замены модуля требует лишь 5 минут для полного восстановления системы.
Данное решение позволяет:
- Минимизировать время неработоспособности;
- Снизить количество запасных частей на складе;
- Избежать необходимости вмешательства специализированных техников.
«Умная» система зарядки аккумуляторной батареи
Система ИБП Multi Guard обладает «умной» двухуровневой системой зарядки. На первом этапе зарядки – при постоянном токе – можно в короткое время зарядить аккумуляторные батареи на 90% их емкости. Затем происходит переход в режим постоянного напряжения, обеспечивающий поддержание батарей в постоянно заряженном состоянии. Система «умной» зарядки не только снижает время зарядки, но и удлиняет срок службы батарей, что позволяет пользователю экономить на расходах, связанных с батареями.
Система ИБП Multi Guard обладает «умной» двухуровневой системой зарядки. На первом этапе зарядки – при постоянном токе – можно в короткое время зарядить аккумуляторные батареи на 90% их емкости. Затем происходит переход в режим постоянного напряжения, обеспечивающий поддержание батарей в постоянно заряженном состоянии. Система «умной» зарядки не только снижает время зарядки, но и удлиняет срок службы батарей, что позволяет пользователю экономить на расходах, связанных с батареями.
Эксплуатационные расходы:
- Меньшие расходы на оборудование
- Меньшие расходы на электроэнергию
- Меньшие расходы на кондиционирование
- Меньшие расходы на наращивание системы
- Меньшие расходы на техобслуживание.
- Выбор мощности ИБП
Можно сконфигурировать от 1 до 8 модулей в стойке ИБП Multi Guard для создания конфигурации N+X, которая наиболее удобна в использовании.
Multi Guard наращивается с увеличением потребностей путем простого добавления модулей ИБП к существующей структуре.
Тем самым первоначальные вложения сохраняются. Новые требования к электропитанию будут удовлетворяться без сложных и дорогостоящих операций по замене ИБП.
Multi Guard наращивается с увеличением потребностей путем простого добавления модулей ИБП к существующей структуре.
Тем самым первоначальные вложения сохраняются. Новые требования к электропитанию будут удовлетворяться без сложных и дорогостоящих операций по замене ИБП.
Модель | GMT |
Мощность | от 15 до 120 кВт |
Вход | |
Напряжение | 380В/400В/415В, три фазы с нейтралью |
Диапазон напряжения | от 294 до 520 В |
Диапазон частоты | 40 ÷ 70 Гц |
Коэффициент мощности | > 0,99 |
THDI | < 2% |
Байпас | |
Напряжение | 380В/400В/415В, три фазы с нейтралью |
Диапазон напряжения | от 323 до 437 В |
Время перехода из режима On-Line в Off-Line или обратно | 0 с |
Выход | |
Напряжение | 380-400-415В, три фазы с нейтралью (по выбору) |
Стабильность напряжения | <1,5 % |
Частота | 50/60 Гц |
Модуль ИБП | |
Мощность | 42 кВт |
Мощность на выходе | 1 |
Технические спецификации | |
Уровень шума на расстоянии 1м | от ≤ 60 до ≤ 62 дБА |
Рабочая температура | O °C / +40 °C |
Относительная влажность | 20% – 90%, без конденсата |
Температура хранения | -15° +55° |
Вес модуля ИБП (кг) | 35 |
Размеры модуля ИБП (ШхГхВ) (мм) | 440 х 700 х 131 |
Размеры стойки GMТ 30 (ШхГхВ) (мм) | 600 х 1000 х 1500 |
Размеры стойки GMТ 60 (ШхГхВ) (мм) | 600 х 1000 х 2000 |
Размеры стойки GMТ 120 (ШхГхВ) (мм) | 600 х 1000 х 2000 |
Размеры стойки АКБ | до 9 батарейных модулей 597 х 1003 х 2000 |
КПД | до 99 % |
Нормативы | Безопасность:IEC 62040-1; ЭМС: IEC 62040-2 |
Перемещение ИБП | На грузовой тележке |
