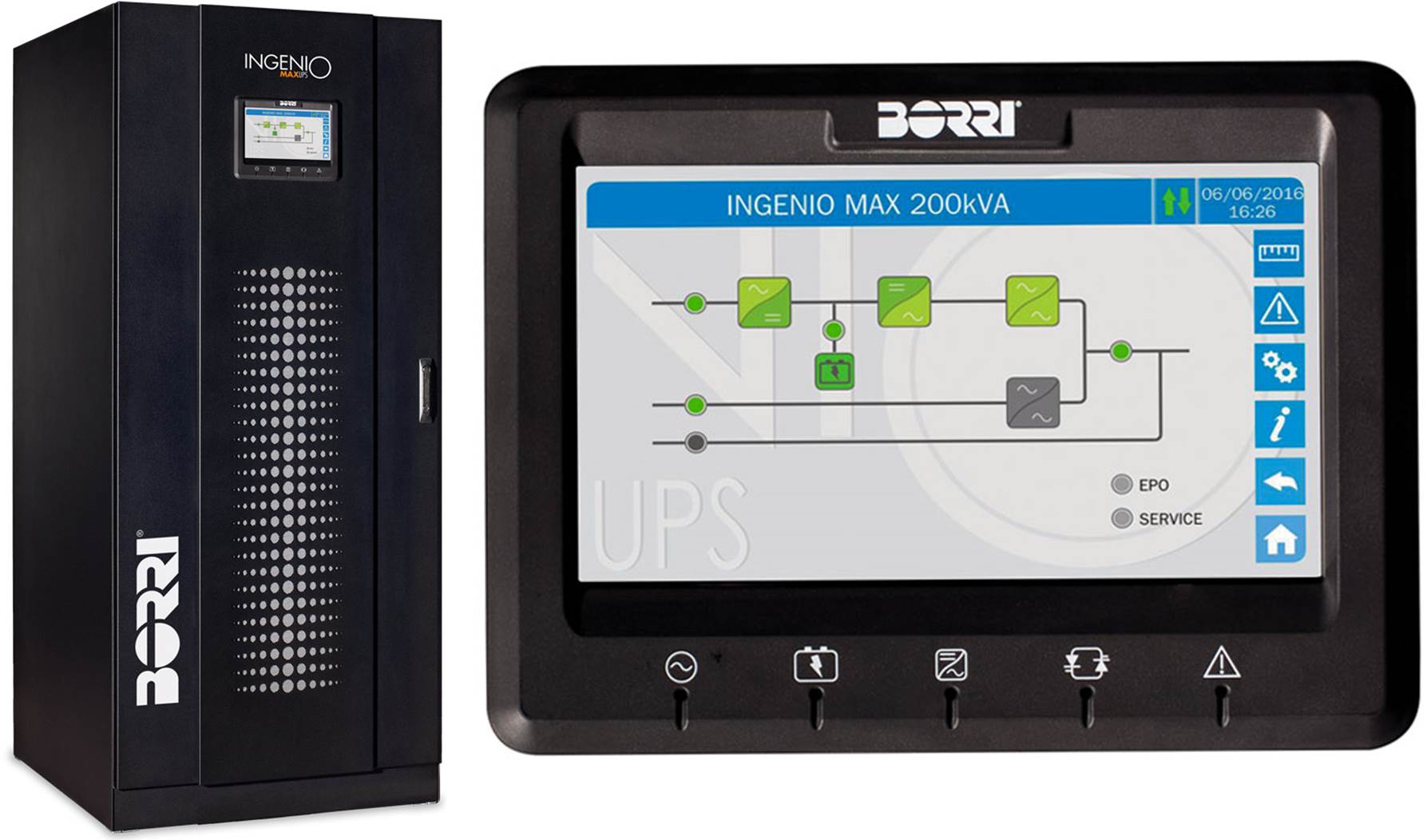

Джерело безперебійного живлення INGENIO MAX 3 фази,
від 200 до 300 кВА
Особливості
- Онлайн-система подвійного перетворення
- безтрансформаторна конструкція
- Технологія IGBT (БТІЗ)
- Паралельне включення зі збільшенням потужності до 1,8 МВА
Області застосування
- Середні центри обробки даних
- Мережі та сервери
- Управління промисловим обладнанням та автоматизація процесів
- Медичне обладнання
- Автоматизація будівель
Особливості та переваги
- Трирівнева природоощадна технологія Green Conversion забезпечує ККД системи до 97%, дуже низький рівень шуму і мінімальна вартість експлуатації для пристроїв у своєму класі.
- Повна вихідна номінальна потужність забезпечує оптимальний підбір характеристик ДБЖ під умови використання.
- Безтрансформаторна конструкція для компактних, легких і енергоефективних систем.
- Технологія IGBT (БТІЗ) і електронна компенсація коефіцієнта потужності забезпечують рівень коефіцієнта потужності 0,99 на вході та коефіцієнт нелінійних спотворень на вході <3% для максимальної сумісності з вузлами, розташованими в схемі перед джерелом.
- Режим динамічного заряду (DCM) гарантує максимальну експлуатаційну гнучкість в умовах тривалої автономної роботи або малого часу заряду.
- Технологія Green Conversion Battery Care (GCBC) дозволяє збільшити термін життя акумуляторної батареї.
- Повний набір засобів зв’язку, що дозволяють налаштувати дистанційний контроль роботи обладнання.
- Улаштування повністю відповідає міжнародним технологічним стандартам, що гарантує максимальну якість.
Опції
- Трансформатори / автотрансформатори, що використовуються для ізоляції або регулювання напруги.
- Температурна компенсація напруги акумуляторної батареї.
- Зовнішній сервісний байпас в настінній шафі.
- Перемикач запобіжника акумуляторної батареї в настінній шафі.
- Шафи з акумуляторними батареями для тривалої автономної роботи.
- Комплект паралельного підключення для розподілу навантаження.
- Синхронізація навантаження для одиничних блоків ДБЖ, модуль синхронізації навантаження для двох комплектів ДБЖ, включених паралельно.
- Функція відключення по навантаженню (LBS) для паралельно включених пристроїв.
- Загальна батарея.
- Котушка байпасного розщеплювача.
- Режим надвисокої ефективності (UHE).
- Інші опції надаються за запитом
Технічні характеристики ДБЖ INGENIO MAX
Потужність, ВА | 200 | 250 | 300 |
Номінальна потужність, Вт | 200 | 250 | 300 |
Габаритні розміри ДБЖ ШхГхВ, мм | 850х950х1975 | ||
Маса ДБЖ, кг | 720 | 850 | 930 |
Конфігурація акумуляторних батарей | Внутрішня, від 360 до 372 елементів, свинцево-кислотні елементи з клапанним регулюванням (VRLA) (інші опції) | ||
Вхід | |||
Тип з’єднання | Фіксоване підключення чотирьох провідне (випрямляч), двох провідне (байпас) | ||
Номінальна напруга | 400 В перем. струму, 3 фази з нейтралем (випрямляч) 380/400/415 В перем. струму, 3 фази нейтраля (байпас) | ||
Допустимі відхилення напруги | -20%, +15% (випрямляч); ±10% (байпас) | ||
Частота і діапазон | 50/60 Гц. 45-65 Гц | ||
Коефіцієнт потужності | 0,99 | ||
Спотворення струму (КНІв) | < 3% | ||
Вихід | |||
Тип з’єднання | Фіксоване підключення чотирьох провідне | ||
Номінальна напруга | 380/400/415 В перем. струму 3 фази з нейтралем | ||
Частота | 50/60 Гц | ||
Регулювання напруги | Статистичне: ±1%; динамічне: ІЕС/ЕN 62040-3 Клас 1 | ||
Коефіцієнт потужності | До 1 без зниження номінальної потужності | ||
Перевантажувальна здатність | Інвертор: 125 упродовж 10 хвилин, 150% упродовж 30 секунд, >150% упродовж 10 секунд; байпас: 150% постійно, 1000% упродовж 1 циклу | ||
ККД (перем. струм/перем. струм) | До 99% | ||
Класифікація по стандарту ІЕС/ЕН 62040-3 | VFI-SS-111 | ||
Інтерфейс та додаткові функції | |||
Передня панель | 10’’ кольоровий дисплей з розширенням 1024-600 пікселей | ||
Віддалені комунікаційні порти | В комплекті: послідовний порт RS232 i USB; вхідний клемний блок (дистанційне аварійне відключення живлення, додатковий контакт вимикача зовнішнього сервісного байпаса, додатковий контакт режиму ДГУ, додатковий контакт вихідного вимикача, дистанційний перехід в режим байпас), Опції: адаптер SNMP (Ethernet), вебінтерфейс (Ethernet), ModBUS-TCP/IP (Ethernet), ModBUS-RTU (RS485), ModBUS-RTUPROFIBUS DP адаптер; релейна плата контактів SPDT; панель віддаленого моніторингу системи; програмне забезпечення для управління ДБЖ і відключення сервера | ||
Додаткові функціональні розширення | Ізолюючий трансформатор; трансформатори/автотрансформатори для регулювання напруги; зовнішній серверний байпас; спеціальні батарейні шафи; настінний блок запобіжник акумуляторної батареї; температурний датчик акумуляторної батареї; комплект паралельного підключення; модуль синхронізації навантаження для окремих ДБЖ і модуль синхронізації навантажень (система з 2 ДБЖ), верхній ввід кабелю, котушка байпасного розчеплювача, інші опції надаються по запиту | ||
Система | |||
Ступінь захисту | ІР 20 | ||
Колір | RAL 9005 | ||
Установка | Дозволяється установка впритул до стінки і впритул до бокових і задніх стінок | ||
Доступ | Передній доступ; нижній ввід кабелю |
