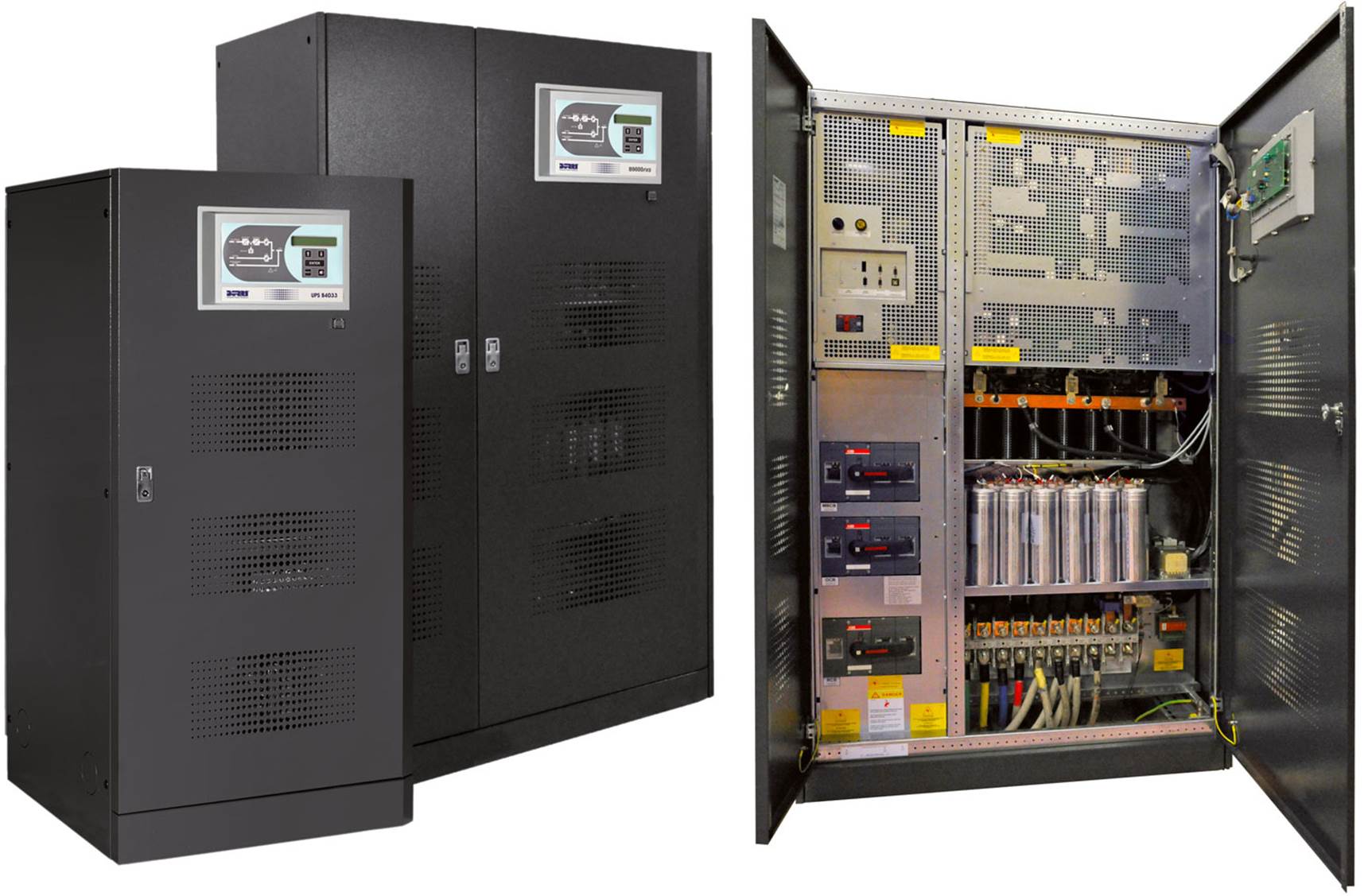

Джерело безперебійного живлення B9000FXS 3 фази,
від 60 до 300 кВА
Області застосування
- Малі та середні центри обробки даних
- Мережі та сервери
- Управління промисловим обладнанням та автоматизація процесів
- Медичне обладнання
- Автоматизація будівель
Особливості
- Онлайн-система подвійного перетворення
- Технологія IGBT (БТІЗ)
- Паралельне включення зі збільшенням потужності до 1,8 МВА
Особливості та переваги
- Високоефективне подвійне перетворення та ЕКОрежим забезпечують низькі операційні витрати та мінімальний негативний вплив на навколишнє середовище.
- Передній доступ до всіх важливих компонентів для зручного технічного обслуговування.
- Вбудований трансформатор інвертора постійний струм – змінний струм, для гальванічного захисту промислових споживачів.
- «Гаряче» підключення / відключення паралельних блоків для зручної зміни характеристик системи.
- Технологія IGBT (БТІЗ) і електронна компенсація коефіцієнта потужності забезпечують рівень коефіцієнта потужності 0,99 на вході та коефіцієнт нелінійних спотворень на вході <3% для максимальної сумісності з вузлами, розташованими в схемі перед джерелом.
- Точне управління акумуляторною батареєю забезпечує зниження залишкової пульсації струму, управління струмом / напругою відповідно до специфікацій виробників батарей і автоматичне / ручне тестування батареї, щоб термін служби акумуляторної батареї був максимально збережений.
- Режим динамічного заряду (DCM) гарантує максимальну експлуатаційну гнучкість в умовах тривалої автономної роботи або малого часу заряду.
- «Розумне» управління паралельною роботою при розподілі навантаження, синхронізація навантаження окремих ДБЖ в системі, а також синхронізація навантаження двох систем, включених паралельно, для забезпечення оптимального захисту.
- Подвійний блок ЦГЗ плюс мікропроцесорна логіка для забезпечення максимальної продуктивності та надійності.
- Розподілений паралельний контроль на базі CAN-шини забезпечує високу точність розподілу навантаження і відсутність єдиної точки відмови в системах, що працюють паралельно.
- Повний набір засобів зв’язку, що дозволяють налаштувати дистанційний контроль роботи обладнання.
- Улаштування повністю відповідає всім міжнародним технологічним стандартам, що гарантує максимальну якість.
Опції
- Контактор байпаса захисту від зворотного струму.
- Вхідний ізолюючий трансформатор байпаса.
- Трансформатори / автотрансформатори, що використовуються для регулювання напруги.
- Температурна компенсація напруги акумуляторної батареї.
- Зовнішній сервісний байпас в настінній шафі.
- Перемикач запобіжника акумуляторної батареї в настінній шафі.
- Пов’язані батарейні шафи для забезпечення тривалої автономної роботи.
- Комплект паралельного підключення для розподілу навантаження.
- Синхронізація навантаження для окремих блоків ДБЖ. Модуль синхронізації навантаження для двох комплектів ДБЖ, включених паралельно.
- Верхнє введення кабелю.

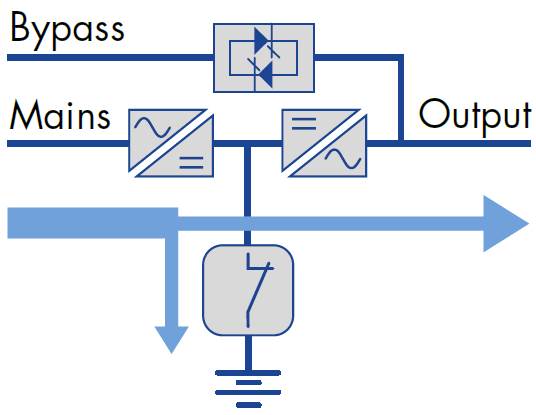

Режим динамічного заряду (DCM)
З метою управління блоками високоємних акумуляторних батарей струм заряду батареї може бути встановлений вище номінального значення, аж до граничного значення режиму динамічного заряду.
На акумуляторну батарею подається додатковий струм заряду до того моменту, поки навантаження цього не вимагає. Ця функція активується вбудованим програмно-апаратним забезпеченням.
Технічні характеристики ДБЖ B9000FXS
Потужність, ВА | 60 | 80 | 100 | 125 | 160 | 200 | 250 | 300 |
Номінальна потужність, Вт | 54 | 72 | 90 | 112,5 | 144 | 180 | 225 | 270 |
Габаритні розміри ДБЖ ШхГхВ, мм | 875х825х1670 | 1200х860х1900 | ||||||
Маса ДБЖ, кг | 570 | 600 | 625 | 660 | 725 | 970 | 1090 | 1170 |
Конфігурація акумуляторних батарей | Внутрішня, від 360 до 372 елементів, свинцево-кислотні елементи з клапанним регулюванням (VRLA) (інші опції) | |||||||
Вхід | ||||||||
Тип з’єднання | Фіксоване підключення чотирьох провідне (випрямляч), чотирьох провідне (байпас) | |||||||
Номінальна напруга | 400 В перем. струму, 3 фази (випрямляч) 380/400/415 В перем. струму, 3 фази нейтраля (байпас) | |||||||
Допустимі відхилення напруги | -20%, +15% (випрямляч); ±10% (байпас) | |||||||
Частота і діапазон | 50/60 Гц. 45-65 Гц | |||||||
Коефіцієнт потужності | 0,99 | |||||||
Спотворення струму (КНИв) | < 3% | |||||||
Вихід | ||||||||
Тип з’єднання | Фіксоване підключення чотирьох провідне | |||||||
Номінальна напруга | 380/400/415 В перем. струму 3 фази з нейтралем | |||||||
Частота | 50/60 Гц | |||||||
Регулювання напруги | Статистичне: ±1%; динамічне: ІЕС/ЕN 62040-3 Клас 1 | |||||||
Коефіцієнт потужності | До 0,9 при запізнюючому або упереджувальному струмі без зниження номінальної потужності | |||||||
Перевантажувальна здатність | Інвертор: 125 упродовж 10 хвилин, 150% упродовж 1 хвилини, 199% упродовж 10 секунд, 200% упродовж 100 мілісекунд, байпас: 150% постійно, 1000% упродовж 1 циклу | |||||||
ККД (перем. струм/перем. струм) | До 98% | |||||||
Класифікація по стандарту ІЕС/ЕН 62040-3 | VFI-SS-111 | |||||||
Інтерфейс та додаткові функції | ||||||||
Передня панель | Графічний дисплей, мнемо панель зі світлодіодами та клавіатурою, локальне АОП | |||||||
Віддалені комунікаційні порти | В комплекті: послідовний порт RS232 i USB; вхідний клемний блок: дистанційне аварійне відключення живлення, додатковий контакт автоматичного вимикання акумуляторної батареї, зовнішнього сервісного бай паса – додатковий контакт вимикача, додатковий контакт режиму ДГУ. Опції: адаптер SNMP (Ethernet), вебінтерфейс (Ethernet), ModBUS-TCP/IP (Ethernet), ModBUS-RTU (RS485), ModBUS-RTUPROFIBUS DP адаптер; релейна плата контактів SPDT; панель віддаленого моніторингу системи; програмне забезпечення для управління ДБЖ і відключення сервера | |||||||
Додаткові функціональні розширення | Ізолюючий трансформатор; трансформатори/автотрансформатори для регулювання напруги; зовнішній серверний байпас; спеціальні батарейні шафи; настінний блок запобіжник акумуляторної батареї; температурний датчик акумуляторної батареї; комплект паралельного підключення; верхній ввід кабелю, синхронізація навантаження окремих блоків ДБЖ і модуль синхронізації навантаження (система з 2 ДБЖ), захист від зворотного струму; інші опції надаються по запиту | |||||||
Система | ||||||||
Ступінь захисту | ІР 20 (інші опції) | |||||||
Колір | RAL 7016 (інші опції) | |||||||
Установка | Дозволяється установка впритул до стінки і впритул до бокових і задніх стінок | |||||||
Доступ | Передній доступ; нижній ввід кабелю |
