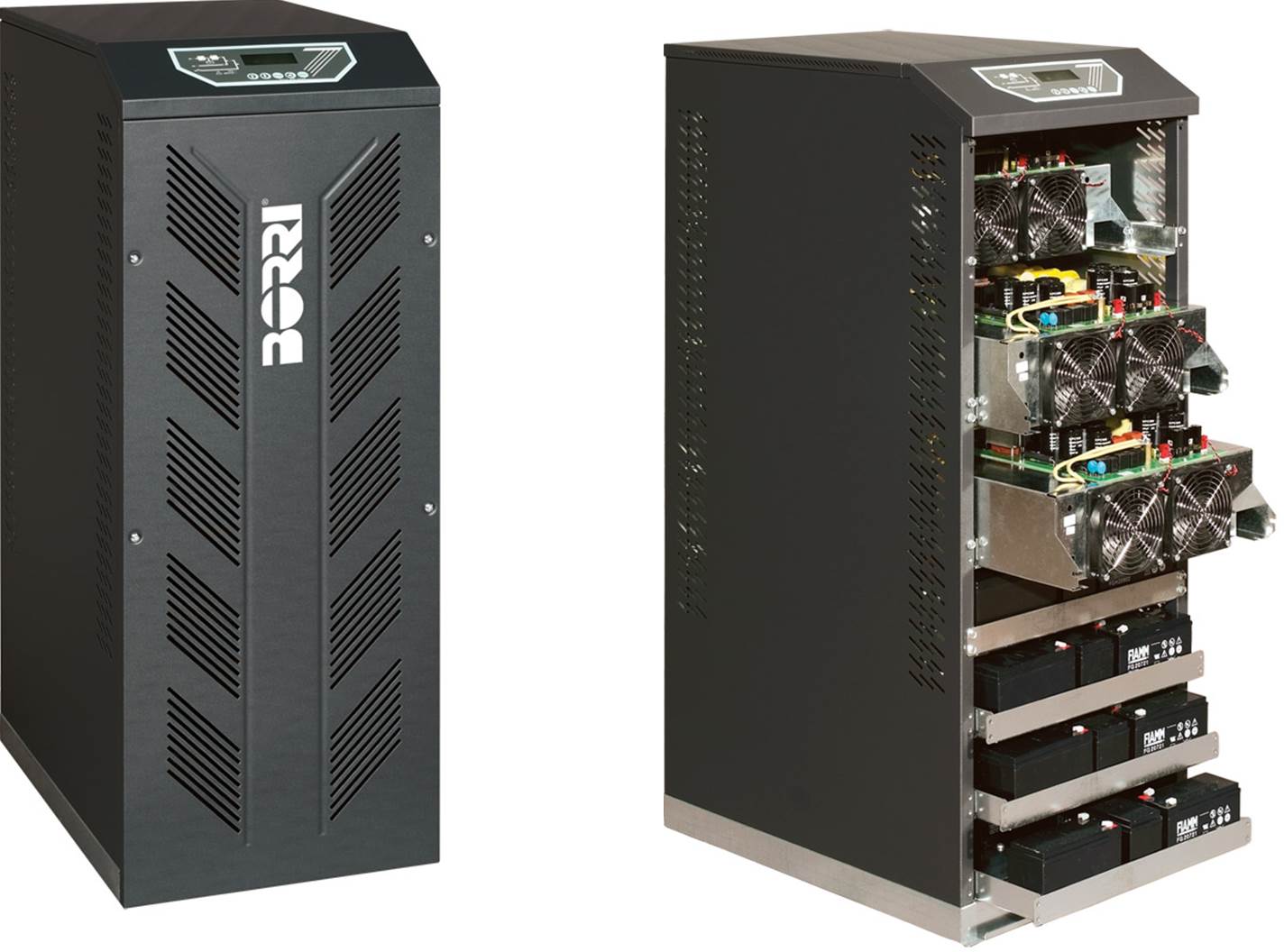

Джерело безперебійного живлення B8031FXS – B8033FXS 1 фаза – 3 фази, від 10 до 20 кВА
Області застосування: мережі та сервери, управління промисловим обладнанням та автоматизація процесів, автоматизація будівель
Особливості та переваги:
- Онлайн-система подвійного перетворення.
- Безтрансформаторна конструкція.
- Технологія IGBT (БТІЗ).
- Паралельне включення зі збільшенням потужності до 120 кВА.
- Високоефективне подвійне перетворення та ЕКОрежим забезпечують низькі операційні витрати і мінімальний негативний вплив на навколишнє середовище.
- Безтрансформаторна конструкція для системи невеликого розміру.
- Архітектура з силовими модулями, що вилучаються і вбудованою діагностикою для забезпечення простого обслуговування і дуже низького показника середнього часу ремонту.
- «Гаряче» підключення / відключення паралельних блоків для зручної зміни характеристик системи.
- Технологія IGBT (БТІЗ) і електронна компенсація коефіцієнта потужності забезпечують рівень коефіцієнта потужності 0,99 на вході та низький коефіцієнт нелінійних спотворень на вході для максимальної сумісності з вузлами, розташованими в схемі перед джерелом.
- Широкий діапазон налаштувань з внутрішніми акумуляторними батареями для забезпечення низької вартості володіння для компактних рішень.
- Потужний зарядний пристрій для акумуляторної батареї, яка підходить для областей застосування, де необхідна тривала автономна робота.
- Подвійний блок ЦГЗ плюс мікропроцесорна логіка для забезпечення максимальної продуктивності та надійності.
- Розподілений паралельний контроль на базі CAN-шини забезпечує високу точність розподілу навантаження і відсутність єдиної точки відмови.
- Повний набір засобів зв’язку, що дозволяють налаштувати дистанційний контроль роботи обладнання.
- В комплект включений контактор байпаса для забезпечення повного захисту від зворотного живлення і безпеки оператора без додаткових монтажних витрат.
- Улаштування повністю відповідає всім міжнародним технологічним стандартам, що гарантує максимальну якість.
Опції
- Ізолюючий трансформатор.
- Трансформатори/автотрансформатори, що використовуються для регулювання напруги.
- Температурна компенсація напруги акумуляторної батареї.
- Зовнішній сервісний байпас в настінній шафі.
- Перемикач запобіжника акумуляторної батареї в настінній шафі.
- Пов’язані батарейні шафи для забезпечення тривалої автономної роботи.
- Комплект паралельного підключення для розподілу навантаження.
- Синхронізація навантаження для одиничних блоків ДБЖ.
- Вхідні клеми для дистанційного АОП, додатковий контакт зовнішнього ручного байпаса, режим ДГУ.
- Окремий вхід байпаса для B8033FXS.
- Холодний старт.

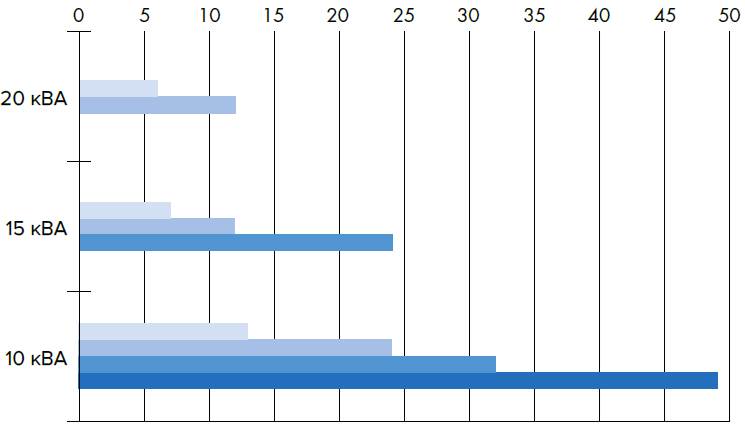

Час автономної роботи у хвилинах з різними типами внутрішніх акумуляторних батарей
Технічні характеристики ДБЖ B8031FXS – B8033FXS
| Потужність, ВА | 10 | 15 | 20 | |
| Номінальна потужність, Вт | 9 | 13,5 | 18 | |
| Габаритні розміри ДБЖ ШхГхВ, мм | 450х670х1200 | |||
| Маса ДБЖ, кг | 100 | 110 | 110 | |
| Маса ДБЖ із внут. акум. батареями, кг | 285, не більше | 275, не більше | 275, не більше | |
| Габаритні розміри модуля зовн. акум. батарей ШхГхВ, мм | 500х670х1200 | |||
| Конфігурація акумуляторних батарей | Внутрішня або зовнішня, від 360 до 372 елементів, свинцево-кислотний елемент з клапанами регулювання (VRLA) (інші опції) | |||
| Максимальний час автономної роботи з внутрішніми акумуляторними батареями при 70% навантаження, хв | 49 | 24 | 12 | |
| Вхід | B8031FXS (10-15-20 кВА) | B8033FXS (10-15-20 кВА) | ||
| Тип з’єднання | Фіксоване підключення чотирьох провідне (випрямляч), двохпровідне (байпас) | Фіксоване підключення чотирьох провідне | ||
| Номінальна напруга | 400 В перем. струму, 3 фази з нейтралем (випрямляч) 220/230/240 В перем. струму, 1 фаза (байпас) | 400 В перем. струму, 3 фази з нейтралем (випрямляч) 380/400/415 В перем. струму, 3 фази нейтраля (байпас) | ||
| Допустимі відхилення напруги | -20%, +15% (випрямляч); ±10% (байпас) | |||
| Частота і діапазон | 50/60 Гц. 45-65 Гц | |||
| Коефіцієнт потужності | 0,99 | |||
| Спотворення струму (КНИв) | < 4% | |||
| Вихід | B8031FXS (10-15-20 кВА) | B8033FXS (10-15-20 кВА) | ||
| Тип з’єднання | Фіксоване підключення двох провідне | Фіксоване підключення чотирьох провідне | ||
| Номінальна напруга | 220/230/240 В перем. струму, 1 фаза | 380/400/415 В перем. струму 3 фази з нейтралем | ||
| Частота | 50/60 Гц | |||
| Регулювання напруги | Статистичне: ±1%; динамічне: ІЕС/ЕN 62040-3 Клас 1 | |||
| Коефіцієнт потужності | До 0,9 при запізнюваному або упереджувальному струмі без зниження номінальної потужності | |||
| Перенавантажувальна здатність | Інвертор: 125 упродовж 10 хвилин, 150% упродовж 30 секунд, >150% упродовж 10 секунд; байпас: 150% постійно, 1000% упродовж 1 циклу | |||
| КПД (перем. струм/перем. струм) | До 98% | |||
| Класифікація по стандарту ІЕС/ЕН 62040-3 | VFI-SS-111 | |||
| Інтерфейс та додаткові функції | ||||
| Передня панель | Графічний дисплей, мнемо панель з світлодіодами і клавіатурою, локальне АОП | |||
| Віддалені комунікаційні порти | В комплекті: послідовний порт RS232 i USB; клемний блок для допоміжного контакту автоматичного вимикача акумуляторної батареї. Опції: вхідний клемний блок (дистанційне аварійне відключення живлення, додатковий контакт вимикача зовнішнього сервісного байпаса, додатковий контакт режиму ДГУ), адаптер SNMP (Ethernet), вебінтерфейс (Ethernet), ModBUS-TCP/IP (Ethernet), ModBUS-RTU (RS485), ModBUS-RTUPROFIBUS DP адаптер; адаптор релейних контактів SPDT; панель віддаленого моніторингу системи; програмне забезпечення для управління ДБЖ і відключення сервера | |||
| Додаткові функціональні розширення | Ізолюючий трансформатор; трансформатори/автотрансформатори для регулювання напруги; зовнішній серверний байпас; спеціальні батарейні шафи; настінний блок запобіжник акумуляторної батареї; температурний датчик акумуляторної батареї; комплект паралельного підключення; модуль синхронізації навантаження для одиничних ДБЖ, інші опції надаються по запиту | |||
| Система | ||||
| Ступінь захисту | ІР 20 | |||
| Колір | RAL 7015 | |||
| Установка | Відстань від стіни до ДБЖ – 10 см, дозволяється установка впритул боковим стінкам | |||
| Доступ | Передній і верхній доступ; нижній ввід кабелю | |||
* Відповідно до ІЕС/EN 62040-3
Інші функціональні особливості
| Умови навколишнього середовища | |
| Діапазон робочих температур ДБЖ | Від 00С до + 400С |
| Діапазон температури зберігання ДБЖ | Від -100С до + 700С |
| Висота над рівнем моря | < 1000 м без зниження потужності, > 1000 м зниження потужності на 0,5% на кожні 100 м |
| Рівень акустичного шуму на відстані 1 м, дБА | < 52 |
| Стандарти та сертифікація | |
| Забезпечення якості, охорона навколишнього середовища, безпека праці та охорона здоров’я | ISO 9001:2008, ISO 14001:2004, BS OHSAS 18001:2007 |
| Безпека | IEC/EN 62040-1 |
| ЕМС | IEC/EN 62040-2 |
| Екологічні аспекти | IEC/EN 62040-4 |
| Вимоги до випробування та експлуатаційних характеристик | IEC/EN 62040-3 |
| Ступінь захисту | IEC 60529 |
| Маркування | C |
